Tratamento de Água para Geração de Vapor em Caldeiras Industriais

O tratamento de água para geração de vapor caldeiras é requisito crítico para garantir eficiência térmica superior a 85% e conformidade plena com a NR-13 e NBR 16035. A qualidade da água de alimentação impacta diretamente o MTBF do equipamento e a integridade estrutural do feixe tubular e do tubulão.

Caldeiras operando com água fora de especificação apresentam formação acelerada de incrustações calcáreas e ferrosas no espelho e nos tubos de geração. Uma camada de apenas 1 mm de incrustação aumenta o consumo de combustível em até 8% e reduz a eficiência térmica global do ciclo Rankine de forma proporcional à resistência térmica adicional inserida.

Os parâmetros de controle essenciais incluem dureza total máxima de 0 ppm na água de alimentação após desmineralização por troca iônica ou osmose reversa. O pH do tubulão deve ser mantido entre 10 e 11 para proteção passiva da magnetita. O oxigênio dissolvido deve ficar abaixo de 0.007 mg/L e a sílica residual abaixo de 0.02 mg/L para caldeiras operando acima de 40 bar.

O sistema de tratamento completo abrange clarificação bruta e filtração por areia e carvão ativado seguidas de abrandamento e desmineralização. O degasificador térmico opera a 105°C removendo O2 e CO2 livre prevenindo corrosão por pitting na superfície interna dos tubos. O controle de TDS é gerenciado por purgas contínuas de fundo e de superfície com frequência calculada a partir do ciclo de concentração da caldeira e do PCI do combustível utilizado como gás natural a 8.500 kcal/Nm³ ou óleo BPF a 9.800 kcal/kg.

A dosagem de químicos inclui sequestrantes de oxigênio como sulfito de sódio para pressões abaixo de 60 bar e hidrazina para pressões superiores além de inibidores de incrustação à base de poliacrilatos e fosfonatos e alcalinizantes como NaOH ou Na3PO4. O programa de dosagem deve ser validado por análises laboratoriais com frequência mínima semanal conforme NR-13 e registrado no Prontuário do Vaso de Pressão.

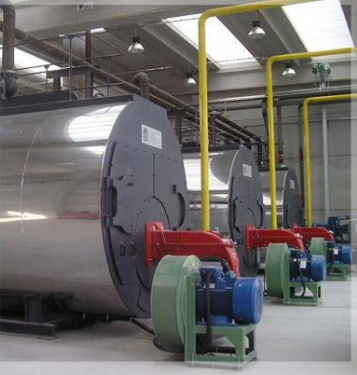

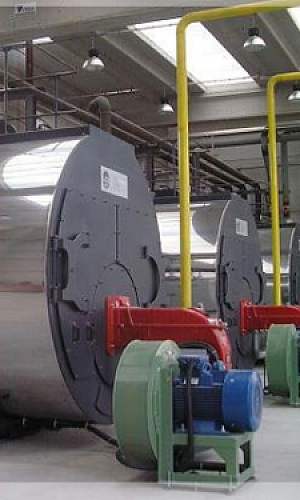

Em caldeiras flamotubulares com pressão entre 8 e 14 kgf/cm² e vazão de 1 a 6 t/h de vapor saturado o tratamento inadequado pode elevar o MTTR em até 40 horas por evento não programado. Em caldeiras aquatubulares acima de 40 bar o risco de corrosão sob tensão (SCC) e fadiga térmica por incrustação compromete a integridade estrutural avaliada conforme ASME I. O ensaio hidrostático a 1.5x a PTMA valida a estanqueidade após limpeza química ou substituição de tubos mandrilhados e é etapa obrigatória do checklist de inspeção NR-13.

A seleção de fornecedor B2B deve considerar monitoramento online contínuo de pH e condutividade emissão de laudos de análise compatíveis com o Prontuário NR-13 e capacidade de ajuste do ciclo de concentração ideal por combustível para maximizar o OEE da planta de geração de vapor.
