Caldeira a Vapor e Geração de Energia Elétrica: Eficiência no Ciclo Rankine

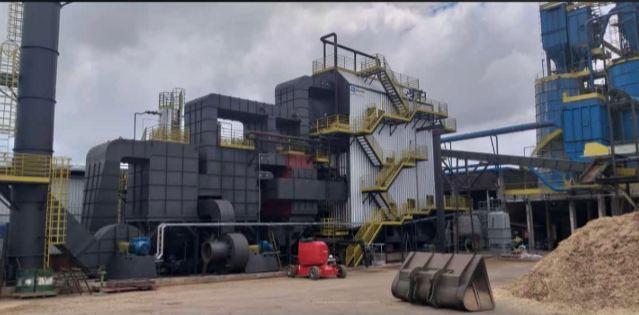

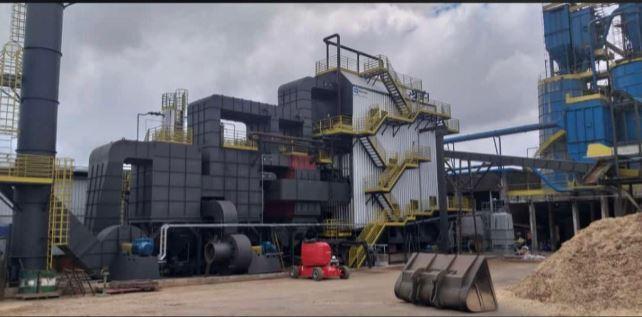

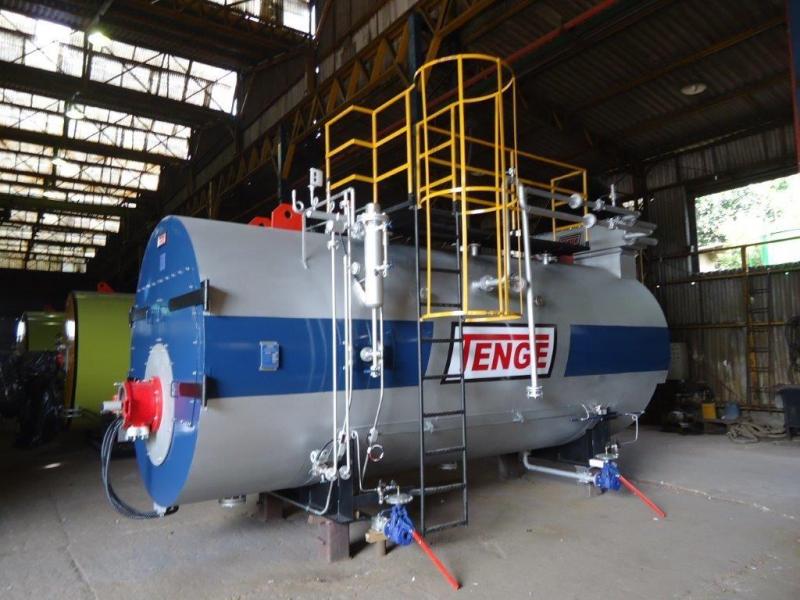

A integração entre caldeira a vapor e geração de energia elétrica representa o núcleo do ciclo Rankine aplicado em cogeração e geração distribuída industrial. Em plantas de biomassa, bagaço de cana ou gás natural, a caldeira converte energia química do combustível em vapor superaquecido a pressões de 40 a 120 bar e temperaturas entre 380°C e 520°C, alimentando turbinas de condensação ou contrapressão acopladas a geradores síncronos.

O rendimento termodinâmico do sistema depende diretamente da eficiência térmica da caldeira, que em projetos modernos alcança 88 a 92% com aproveitamento de gases via economizador e pré-aquecedor de ar. A vazão de vapor gerada varia de 5 t/h em unidades industriais compactas a mais de 300 t/h em plantas de grande porte, garantindo potências elétricas de 1 MW a 80 MW conforme o turbogerador selecionado.

Do ponto de vista normativo, a operação está sujeita à NR-13, que exige inspeção periódica dos vasos de pressão e tubulações de vapor além das caldeiras propriamente ditas. O projeto de vasos deve atender à ASME Seção I para caldeiras e Seção VIII para vasos complementares. A manutenção preditiva via END — ultrassom (US) para espessura de tubos do feixe tubular e radiografia industrial (RX) para cordões de solda — garante MTBF acima de 8.000 horas e MTTR inferior a 24 horas em plantas bem geridas.

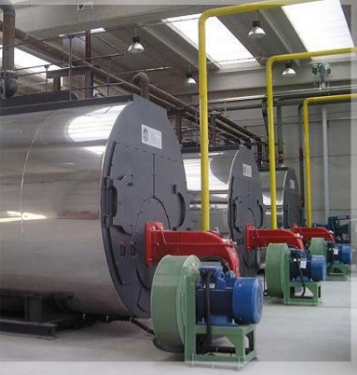

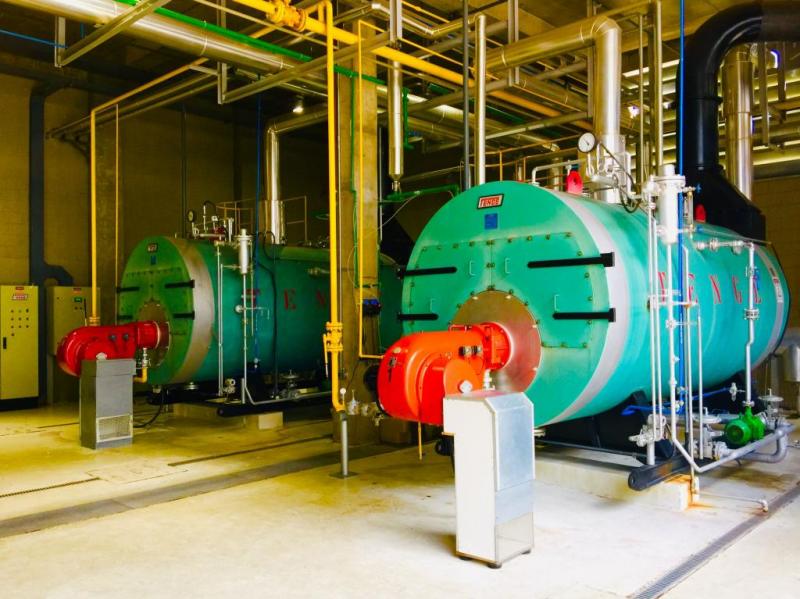

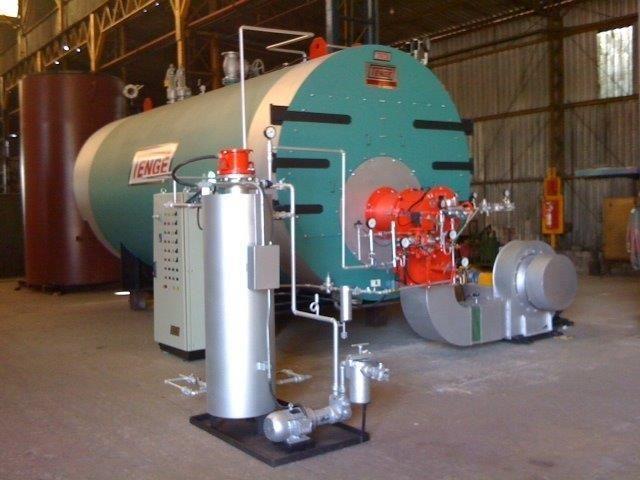

A seleção do queimador impacta diretamente o PCI aproveitado e as emissões. Queimadores monobloco atendem caldeiras até 15 t/h, enquanto queimadores duobloco com controle proporcional são indicados acima dessa faixa, permitindo modulação de 1:5 e eficiência de combustão superior a 95%. Para combustíveis sólidos como biomassa, a grelha vibratória ou leito fluidizado garante estabilidade na queima mesmo com variação de umidade do combustível.

O controle de qualidade da água de alimentação é crítico: dureza zerada após desmineralização por osmose reversa, pH entre 8,5 e 9,5, e oxigênio dissolvido abaixo de 7 ppb evitam corrosão por picada e incrustação que comprometem a integridade dos tubos do economizador e do superaquecedor. O índice OEE do sistema de geração é afetado diretamente pelo controle químico: cada 1 mm de incrustação representa redução de 8 a 10% na eficiência de transferência de calor.

A conformidade com ISO 9001 nos processos de fabricação e manutenção e com ISO 14001 no controle de emissões — incluindo lavador de gases úmido para remoção de particulados — posiciona a planta para atender exigências de licenciamento ambiental. O refratário e o isolamento térmico das câmaras de combustão com lã cerâmica de alta densidade reduzem perdas por radiação e convecção, mantendo a temperatura interna acima de 800°C para combustão completa e eficiente.
