Caldeira Biomassa Horizontal

Caldeira Biomassa Horizontal: Geração de Vapor com Alta Eficiência e Conformidade NR-13

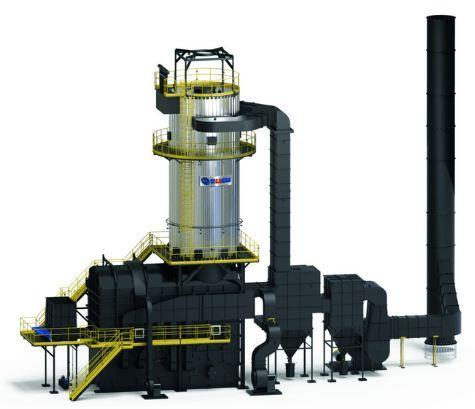

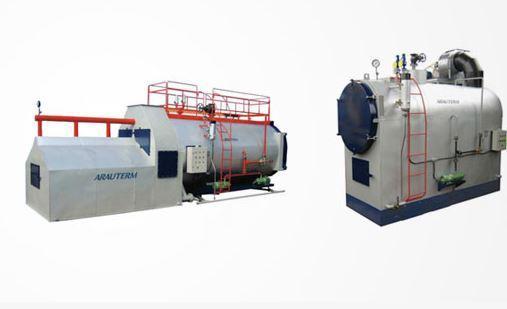

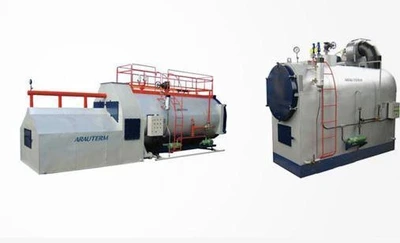

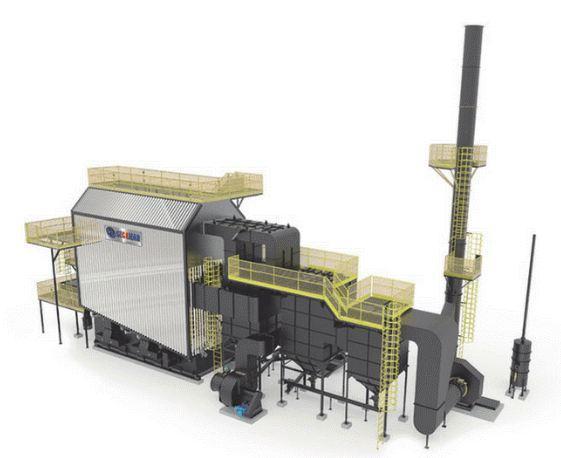

A caldeira biomassa horizontal é a configuração mais adotada em plantas industriais que buscam redução de custos energéticos e sustentabilidade operacional. Operando com combustíveis sólidos como cavaco de madeira, bagaço de cana, casca de arroz e pellets de biomassa, o arranjo horizontal oferece vantagens estruturais e de manutenção frente às configurações verticais em capacidades acima de 2 t/h de vapor saturado.

O feixe tubular disposto horizontalmente amplia a superfície de troca térmica por metro linear do equipamento. Caldeiras fire-tube de dois ou três passes de fumaça com arranjo horizontal alcançam eficiências térmicas de 82% a 88% quando equipadas com economizador e pré-aquecedor de ar. A temperatura dos gases de exaustão na saída do economizador situa-se entre 160°C e 200°C, enquanto a temperatura de chama no tubulão frontal pode atingir 1.100°C a 1.300°C conforme o PCI do combustível utilizado.

Em capacidade, os modelos horizontais cobrem a faixa de 1 t/h a 30 t/h de vapor saturado ou superaquecido a pressões de operação de 8 kgf/cm² a 32 kgf/cm². O espelho e o feixe tubular são fabricados em aço carbono ASTM A-179 ou ASTM A-192 para tubos de pressão e aço ASTM A-285 Gr. C para o casco cilíndrico, atendendo integralmente ao código ASME Seção I.

A conformidade com a NR-13 é mandatória para vasos geradores de vapor com pressão de operação superior a 0.5 kgf/cm² manométrico. O programa de inspeção periódica inclui ensaios não destrutivos como Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia Industrial (RX) nas soldas do feixe tubular e espelhos. O ensaio hidrostático é executado a 1.5 vezes a PMPO conforme NBR 16035.

Para indústrias alimentícias, papel e celulose, têxteis e frigoríficos com demanda contínua de vapor, a caldeira horizontal reduz o MTTR pelo acesso facilitado ao feixe tubular para mandrilhamento e substituição de tubos avulsos. A queima em grelha móvel ou sistema stoker automático garante estabilidade de combustão com excesso de ar entre 20% e 40%, otimizando o rendimento global do ciclo Rankine.

O isolamento térmico do casco em lã de rocha de 50 mm a 100 mm reduz perdas por radiação a menos de 1.5% da capacidade nominal. O refratário interno em tijolos de alta alumina com Al2O3 acima de 45% suporta temperaturas contínuas superiores a 1.000°C. A dureza Brinell do espelho deve ser monitorada no plano de inspeção como indicador de fadiga térmica acumulada ao longo dos ciclos de operação.

Critérios de seleção B2B incluem disponibilidade de biomassa local com PCI mínimo de 2.800 kcal/kg para cavaco seco com umidade abaixo de 25% e espaço físico para o arranjo horizontal que exige área frontal de ao menos 1.5 vezes o comprimento total da caldeira para manutenção do feixe tubular.
