Manutenção de Caldeiras em Geral: Fundamentos Técnicos e Conformidade NR-13

A manutenção de caldeiras em geral é um processo crítico que determina diretamente a eficiência térmica do sistema de geração de vapor, a segurança operacional e a conformidade com a NR-13. Caldeiras industriais operando com pressão entre 1 e 70 kgf/cm² exigem planos de manutenção preventiva, preditiva e corretiva estruturados para garantir MTBF elevado e MTTR reduzido, assegurando disponibilidade operacional acima de 95%.

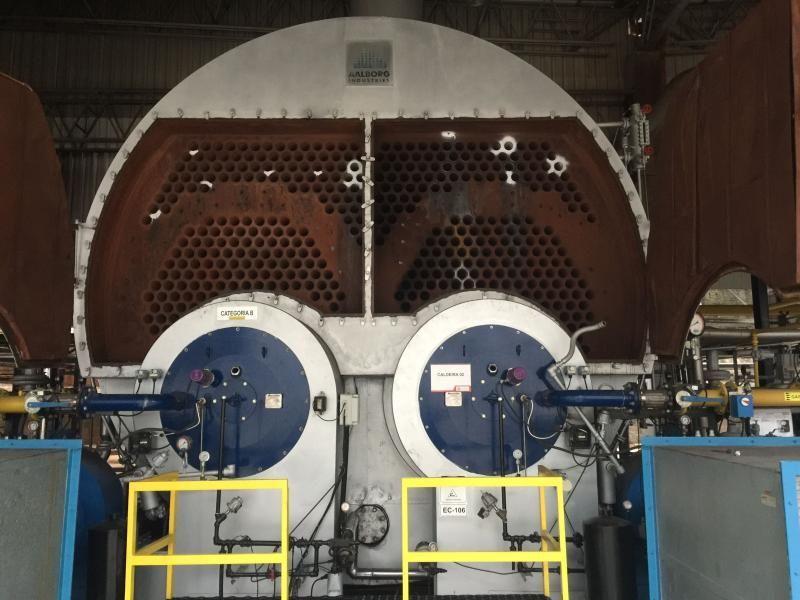

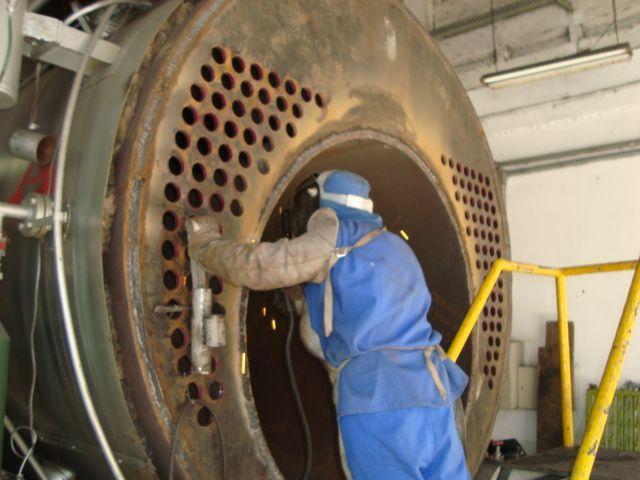

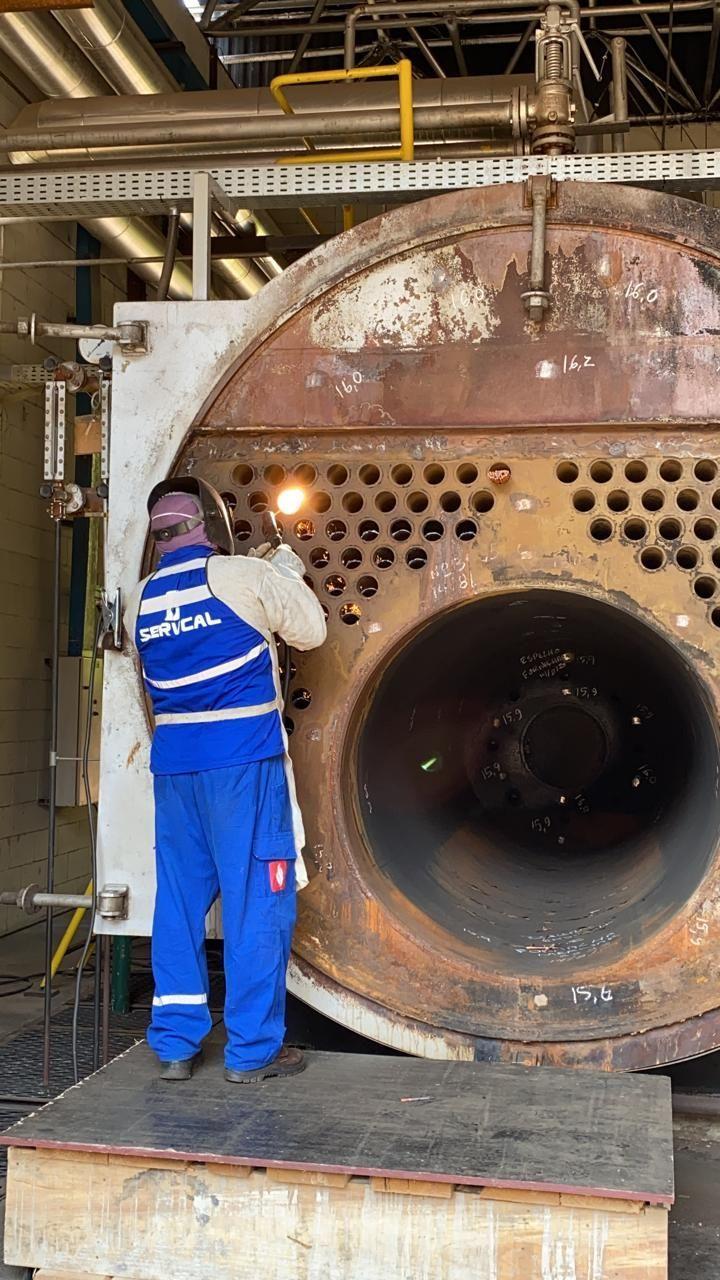

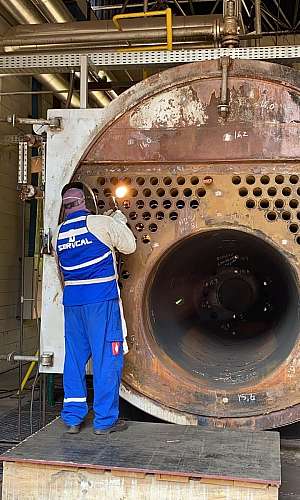

O planejamento da manutenção deve contemplar inspeções periódicas do feixe tubular, espelho, tubulão, coletor de vapor e sistemas de segurança. A verificação da estanqueidade em flanges e conexões é obrigatória antes de qualquer retorno à operação. O ensaio hidrostático realizado conforme ASME I e NBR 16035 valida a integridade estrutural após reparos em componentes submetidos a pressão interna.

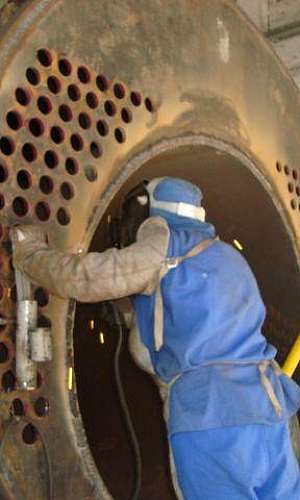

Entre os procedimentos essenciais da manutenção de caldeiras, destacam-se limpeza química e mecânica de tubos para remoção de incrustações (cada mm de incrustação reduz até 15% a eficiência térmica) e inspeção do refratário e isolamento térmico para minimizar perdas por radiação. O controle de qualidade da água de alimentação conforme NBR 16535 previne corrosão interna e formação de carepa no feixe tubular.

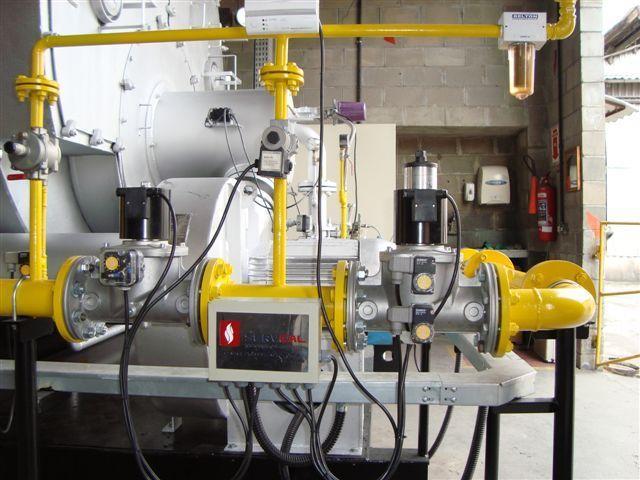

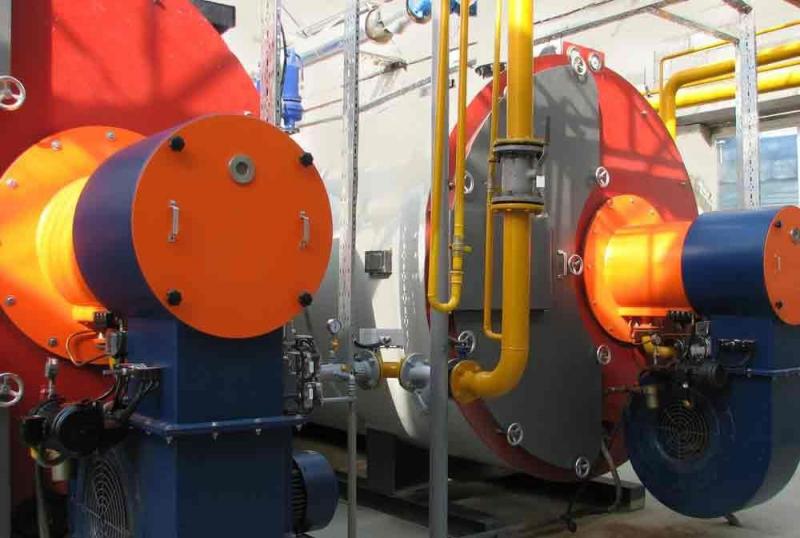

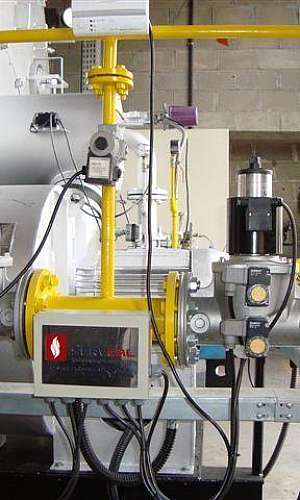

A inspeção do queimador monobloco ou duobloco é fundamental para assegurar combustão completa e o aproveitamento máximo do PCI do combustível. Queimadores desajustados elevam emissões de CO e reduzem o rendimento da caldeira para abaixo de 85%. O ajuste fino da relação ar/combustível, aliado à manutenção do economizador e do pré-aquecedor de ar, permite recuperar de 3% a 8% da eficiência térmica global, com impacto direto no consumo de gás natural ou óleo combustível.

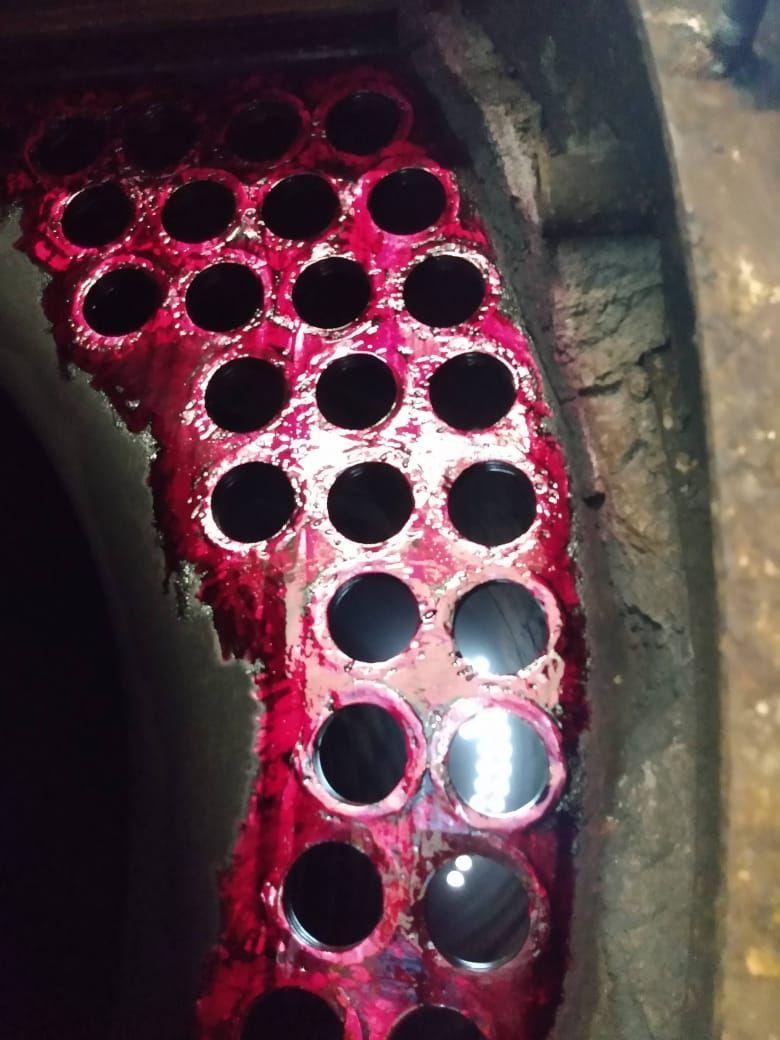

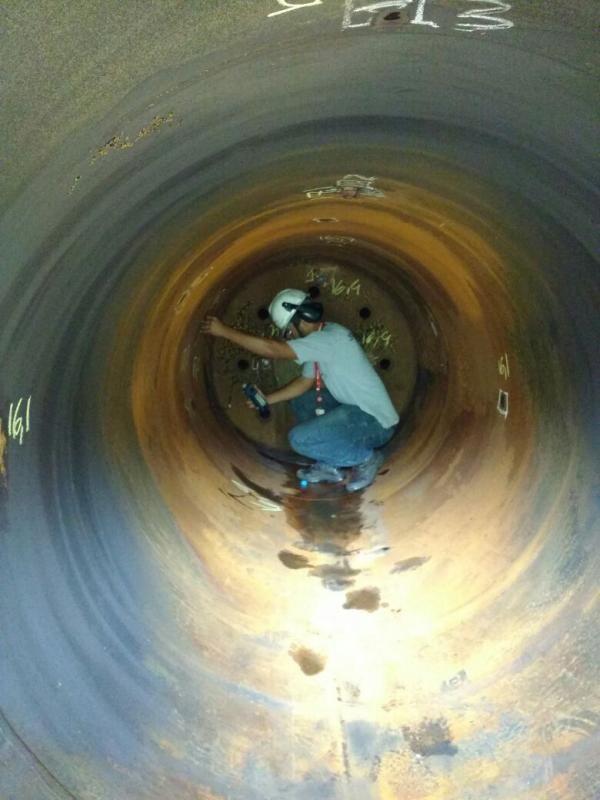

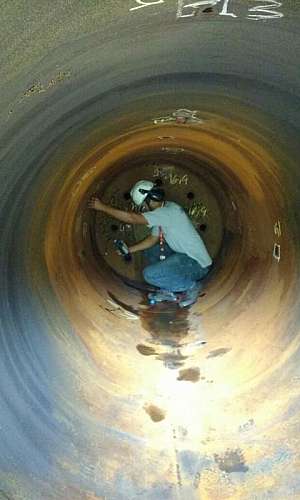

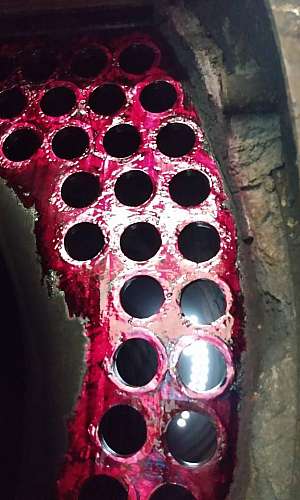

Os Ensaios Não Destrutivos (END) aplicados durante a manutenção incluem Líquido Penetrante (LP) para detecção de trincas superficiais em soldas e espelhos, Partícula Magnética (PM) em componentes ferromagnéticos, Ultrassom (US) para medição de espessura de parede em tubos e virolas com precisão de ±0,1 mm e Radiografia Industrial (RX) em juntas soldadas críticas. A dureza Brinell medida em regiões afetadas termicamente indica degradação metalúrgica e orienta a decisão de substituição ou reparo.

O Prontuário da Caldeira atualizado conforme NR-13 deve registrar todas as intervenções de manutenção com identificação do responsável técnico habilitado (RTH). A NR-13 exige que a PMTA seja reavaliada após reparos estruturais. O não cumprimento das exigências normativas expõe a empresa a autos de infração e interdição imediata do equipamento.

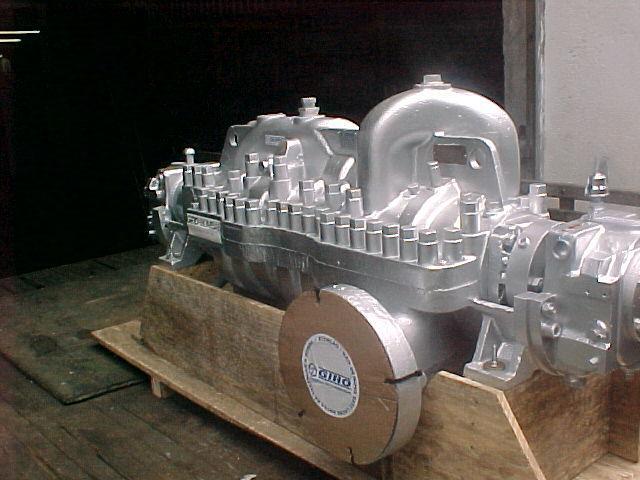

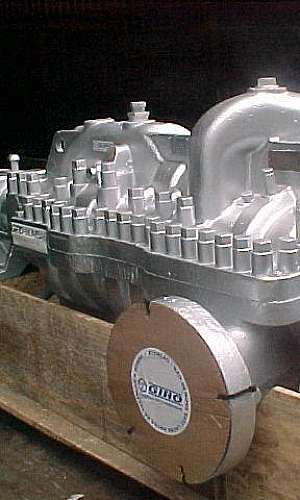

Indicadores de desempenho como OEE e taxa de disponibilidade acima de 95% são atingíveis com programas de manutenção centrada em confiabilidade (RCM). A análise de vibração e termografia infravermelha complementam o plano preditivo para bombas de alimentação e válvulas de segurança. A vazão de vapor nominal em t/h deve ser monitorada continuamente para identificar desvios de eficiência antes de paradas não programadas.
