Manutenção E Inspeção De Caldeiras

Manutenção e Inspeção de Caldeiras: Conformidade NR-13 e Eficiência Operacional

A manutenção e inspeção de caldeiras é obrigação legal estabelecida pela NR-13 e fator determinante para a segurança em plantas industriais. Caldeiras sem plano de manutenção estruturado apresentam queda média de eficiência térmica de 8% a 15% ao ano, risco elevado de falhas que comprometem o OEE da instalação e expõem a empresa a autuações do Ministério do Trabalho e interdição imediata do equipamento.

O fluxo de manutenção abrange três categorias: preventiva, preditiva e corretiva. Na preventiva são executadas limpeza química do feixe tubular, verificação de estanqueidade de flanges e bocais, inspeção visual de refratários e substituição de elementos de vedação conforme o PMOC. A periodicidade mínima de inspeção de segurança externa é anual e a interna bienal, conforme item 13.5 da NR-13. O Profissional Habilitado (PH) deve emitir LART e manter o prontuário atualizado com todas as intervenções realizadas.

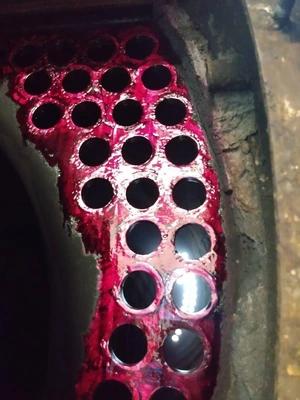

Os Ensaios Não Destrutivos (END) são instrumentos essenciais na inspeção técnica. O Líquido Penetrante (LP) detecta descontinuidades superficiais em solda de espelho e tubulão. A Partícula Magnética (PM) identifica trincas subsuperficiais em componentes ferromagnéticos. O Ultrassom (US) mede espessura de parede de tubos com precisão de ±0,1 mm, permitindo calcular o MAWP real do equipamento. A Radiografia Industrial (RX) analisa juntas soldadas conforme ASME VIII Div. 1 e gera registro documental para o prontuário.

O mandrilhamento de tubos é operação crítica no reparo do feixe tubular. Tubos com desgaste superior a 20% da espessura nominal devem ser substituídos ou reexpandidos no espelho com pressão de expansão de 200 a 400 kgf/cm², garantindo estanqueidade e eficiência de transferência de calor. Após intervenção no feixe, o ensaio hidrostático a 1,5x a PMTA é obrigatório conforme NBR 16035 e ASME I.

A manutenção preditiva utiliza termografia infravermelha para mapear pontos quentes no refratário e isolamento térmico. Caldeiras com isolamento degradado apresentam temperatura superficial acima de 80°C, configurando não conformidade normativa e aumento de consumo de combustível de até 12% sobre o PCI projetado. A análise de gases de combustão (CO, O2, NOx) avalia o queimador monobloco ou duobloco e otimiza o excesso de ar para máxima eficiência da câmara de combustão.

O MTBF de caldeiras bem mantidas supera 8.760 horas de operação contínua anual. Programas de inspeção com END semestral e monitoramento de dureza Brinell em zonas de alta temperatura demonstram redução de 35% no MTTR e ganho de 18% no OEE da planta. A manutenção conforme ASME I e ISO 9001 assegura conformidade com ISO 14001 no controle de emissões e com NR-12 na segurança de máquinas auxiliares da casa de caldeiras.
