Instalação Completa de Caldeiras: Engenharia e Conformidade NR-13

A instalação completa de caldeiras é uma etapa crítica para garantir a eficiência operacional e a segurança de plantas industriais que dependem da geração de vapor. Uma instalação mal executada compromete o desempenho térmico do equipamento - com perdas que podem superar 15% na eficiência global - e expõe a empresa a autuações por não conformidade com a NR-13 (Caldeiras e Vasos de Pressão) e com as normas ASME I (caldeiras de potência) e ASME VIII (vasos de pressão).

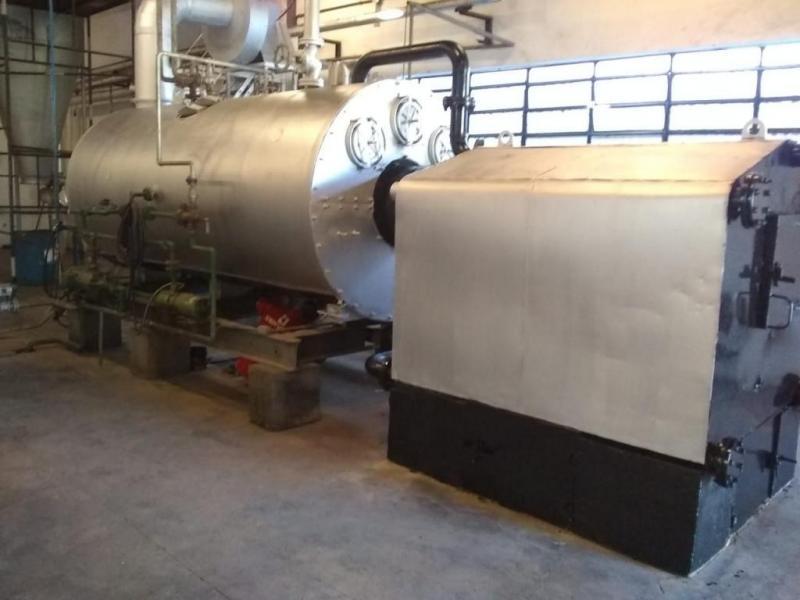

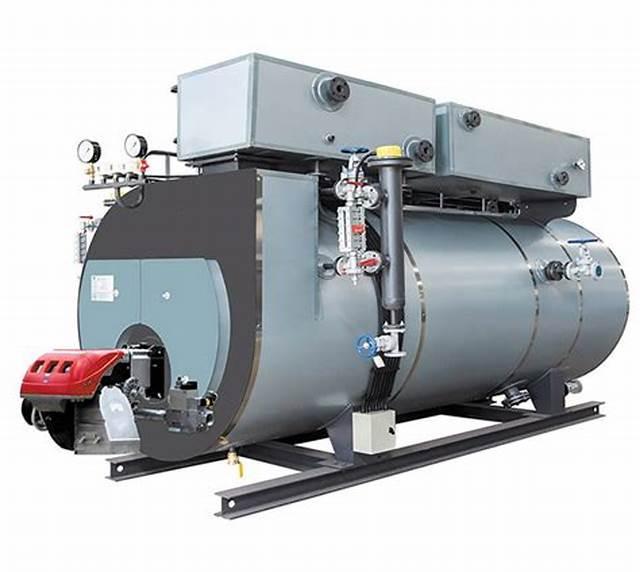

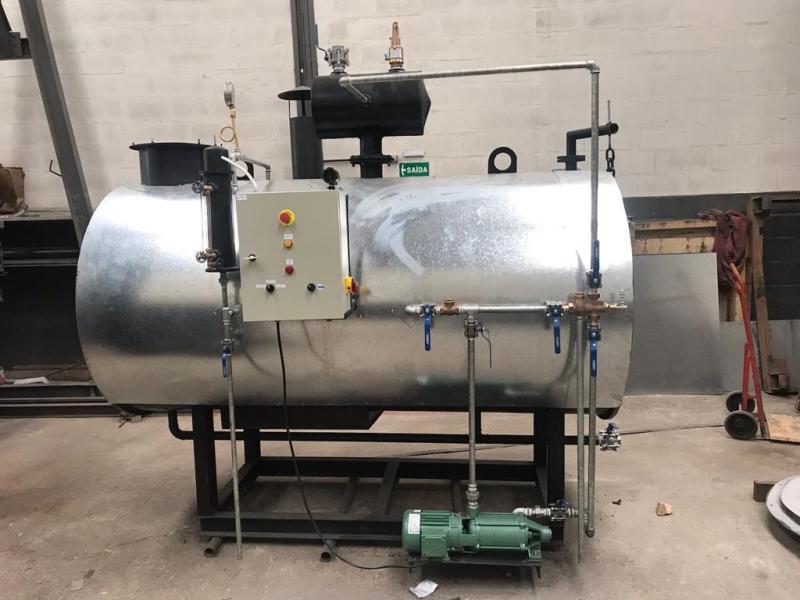

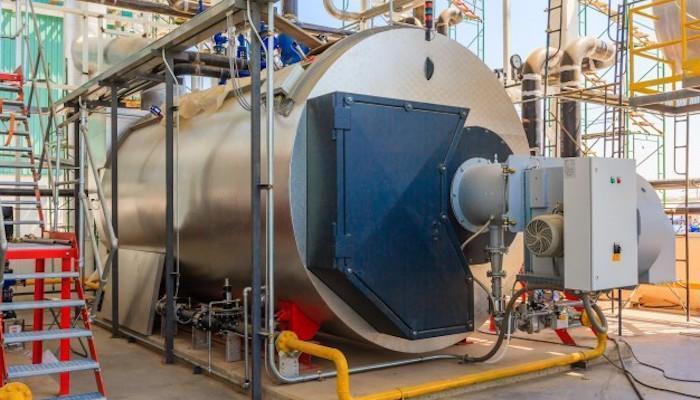

O escopo de uma instalação completa envolve diversas disciplinas de engenharia integradas. Na fase civil e estrutural realiza-se o projeto da base de concreto armado dimensionada para suportar a carga operacional - que em caldeiras flamotubulares de 5.000 kg/h pode ultrapassar 12 toneladas com água. Em seguida vem a montagem mecânica com posicionamento preciso do corpo da caldeira sobre berço metálico nivelado (tolerância máxima de 2 mm/m) e conexão do feixe tubular ao tubulão superior e inferior. Os acessórios obrigatórios por NR-13 incluem válvulas de segurança calibradas para a pressão máxima admissível de trabalho (PMAT) conforme NBR 16035 além de indicadores de nível e pressão devidamente certificados.

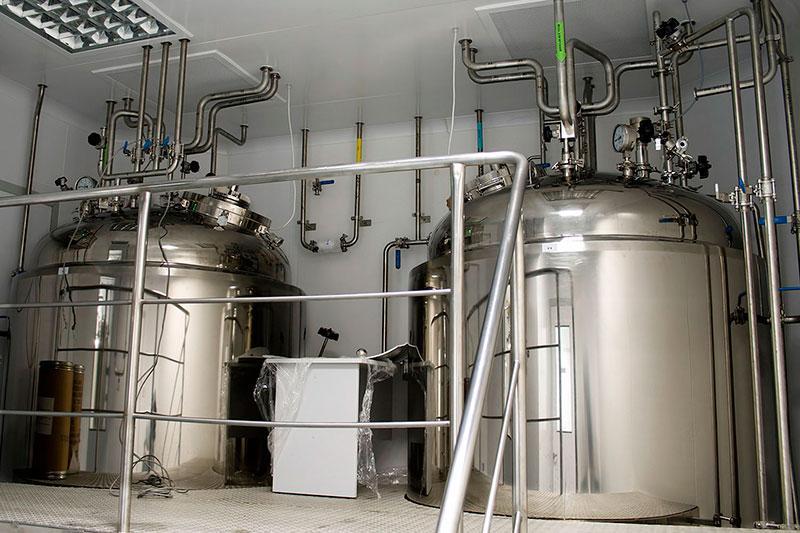

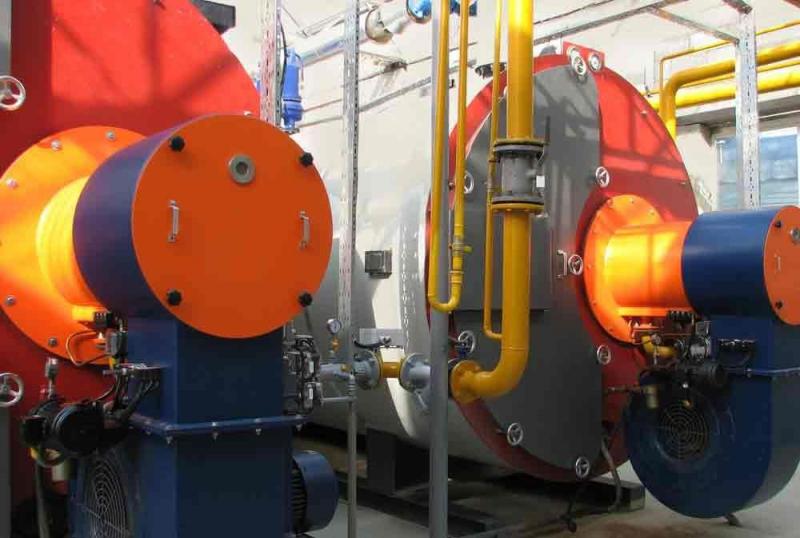

A instalação do sistema de combustão exige atenção especial ao queimador monobloco ou duobloco selecionado. A regulagem da relação ar/combustível - tipicamente lambda entre 1,05 e 1,15 para gás natural - impacta diretamente o aproveitamento do PCI e a temperatura dos gases de saída (meta abaixo de 200°C em caldeiras com economizador instalado). A tubulação de vapor e de retorno de condensado é dimensionada com base na vazão nominal em t/h mantendo velocidade de vapor saturado abaixo de 25 m/s nas linhas de distribuição. Todo o trajeto recebe isolamento térmico em lã de rocha ou silicato de cálcio conforme ABNT NBR 6591.

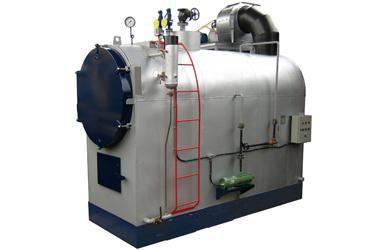

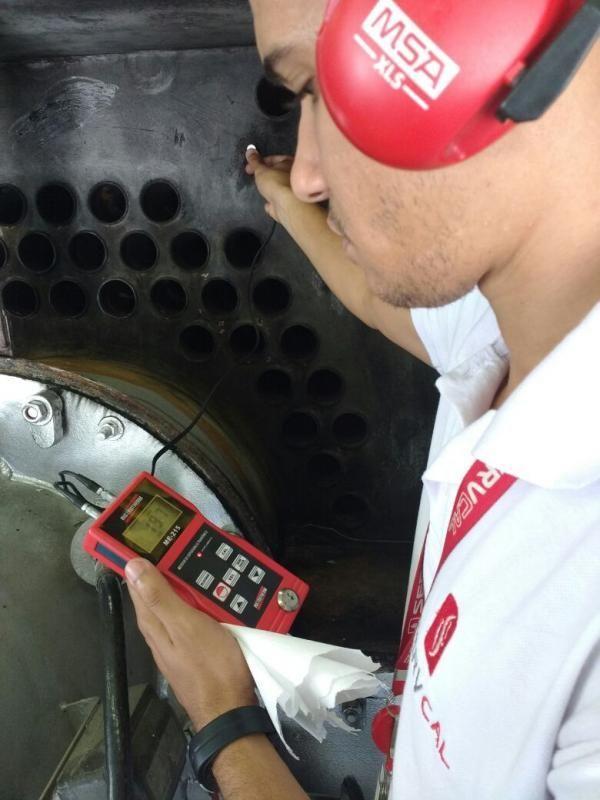

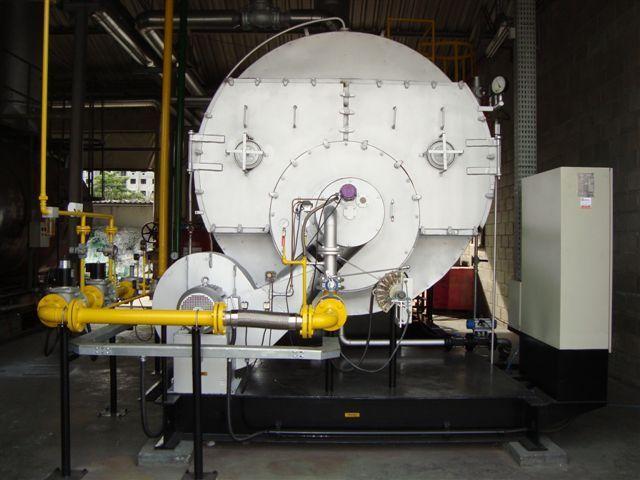

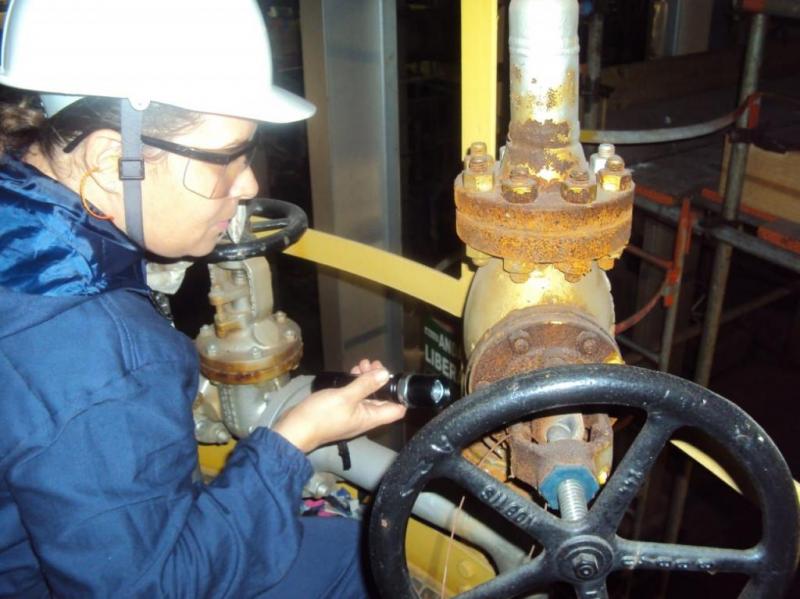

A etapa de inspeção e comissionamento segue protocolo rigoroso. O ensaio hidrostático é realizado a 1.5x a PMAT para verificação da estanqueidade em todos os pontos soldados e conexões flangeadas. Ensaios não destrutivos (END) complementares - líquido penetrante (LP) nas soldas de bocais e ultrassom (US) na espessura das chapas do espelho - documentam a integridade estrutural antes da entrada em operação. O Prontuário da Caldeira é obrigatório e deve incluir memorial de cálculo aprovado por engenheiro habilitado com ART e laudo de inspeção conforme NR-13 item 13.4.

A execução técnica correta reduz o MTTR em falhas de partida em até 35% melhora o OEE da planta ao evitar paradas não programadas nos primeiros 12 meses e assegura a dureza Brinell mínima exigida nas zonas termicamente afetadas das soldas estruturais. Empresas que investem em instalação certificada reduzem em média 22% os custos de manutenção preventiva no primeiro ciclo de inspeção NR-13 e ampliam o MTBF do equipamento para além de 18 meses contínuos de operação.
