Caldeira A Vapor Pequena

Caldeira a Vapor Pequena: Aplicação Industrial e Conformidade NR-13

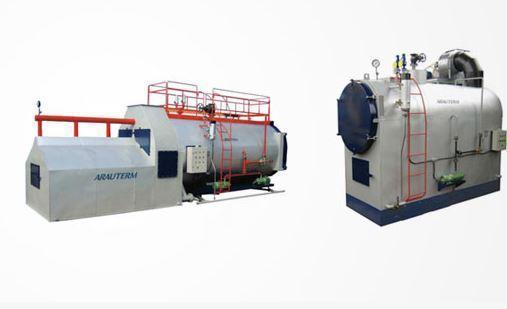

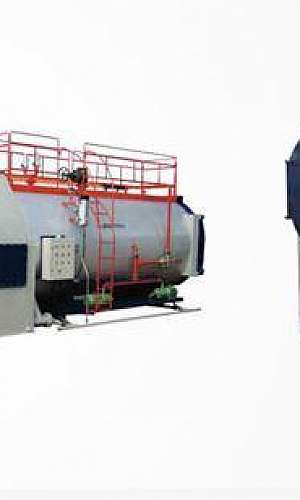

A caldeira a vapor pequena é um equipamento de geração de vapor de baixa a média capacidade — tipicamente entre 0,5 t/h e 5 t/h — amplamente utilizado em processos que demandam energia térmica com menor volume de produção. Sua aplicação abrange setores como alimentos e bebidas, lavanderias industriais, hospitais, farmacêutica, têxtil e aquecimento localizado de fluidos de processo.

Do ponto de vista termodinâmico, estas unidades operam no ciclo Rankine, convertendo energia química do combustível em entalpia do vapor saturado ou superaquecido. O rendimento térmico médio de uma caldeira a vapor pequena de tubos de fogo situa-se entre 82% e 88%, dependendo do PCI do combustível utilizado — gás natural, GLP, óleo BPF ou biomassa — e das condições do refratário interno e do isolamento térmico da carcaça.

A pressão de operação típica varia de 6 kgf/cm² a 16 kgf/cm², com temperatura de vapor saturado correspondente entre 158°C e 201°C. Modelos com superaquecedor acoplado elevam a temperatura do vapor até 300°C, aumentando a eficiência do processo em até 12% em aplicações de secagem e esterilização contínua.

Componentes Críticos e Especificações de Engenharia

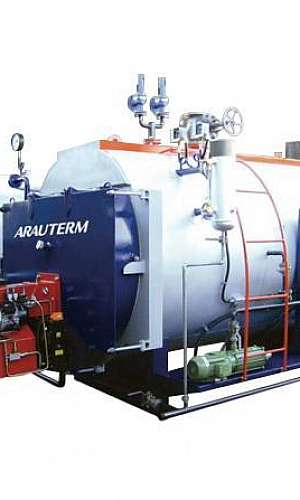

Os principais componentes incluem: tubulão de geração, espelho frontal e traseiro, feixe tubular, economizador (em modelos de maior eficiência), queimador monobloco ou duobloco e sistema automático de controle de nível. O mandrilhamento dos tubos no espelho deve garantir estanqueidade conforme ASME I — expansão radial mínima de 1,5% do diâmetro nominal do tubo, eliminando vazamentos no feixe tubular.

A dureza Brinell dos tubos de aço carbono ASTM A-178 deve ser monitorada nos programas de manutenção preditiva. Valores acima de 200 HB indicam risco de fragilização e exigem substituição preventiva para preservar o MTBF (Mean Time Between Failures) e o OEE da linha produtiva. O MTTR de paradas programadas para inspeção interna é reduzido com a adoção de refratário modular de fácil remoção.

Conformidade NR-13 e Ensaios Obrigatórios

Toda caldeira a vapor pequena com pressão acima de 0,5 kgf/cm² está sujeita à NR-13 (Portaria MTE 1.082/2018), que exige prontuário completo do equipamento, PMOC (Programa de Manutenção Operação e Controle), inspeção periódica por Profissional Habilitado (PH) ou Organismo Inspetor (OI) credenciado e ensaio hidrostático periódico a 1,5x a PMTA.

Os ensaios não destrutivos obrigatórios incluem LP (Líquido Penetrante) nas soldas de filete, PM (Partícula Magnética) em regiões de alta tensão e US (Ultrassom) para medição de espessura de parede residual. A NBR 16035 complementa os requisitos de projeto para vasos de pressão de pequeno porte com rastreabilidade de materiais e certificação de soldadores.

Critérios de Seleção B2B

Para especificação correta o engenheiro deve avaliar: demanda de vapor em t/h, pressão de processo requerida em kgf/cm², qualidade do vapor (saturado seco ou superaquecido), tipo de combustível disponível na planta, espaço físico para instalação e custo total de propriedade (TCO). Caldeiras com certificação ISO 9001 e conformidade ASME I oferecem maior rastreabilidade e reduzem riscos de não conformidade em auditorias regulatórias e de seguradoras industriais.
