Caldeira Fogotubular: Princípio de Operação e Aplicações Industriais

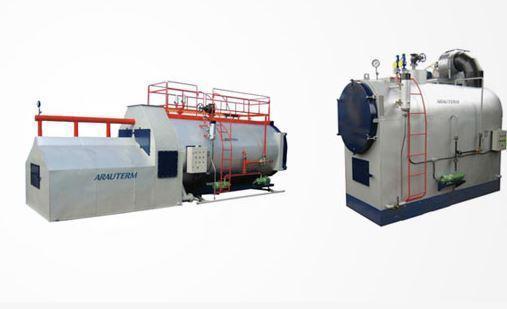

A caldeira fogotubular é um equipamento de geração de vapor no qual os gases de combustão percorrem o interior dos tubos enquanto a água envolve externamente o feixe tubular. Esse princípio construtivo proporciona alta capacidade de acumulação de vapor e operação estável em processos industriais contínuos com demandas de pressão de até 25 bar e temperaturas de vapor saturado entre 120°C e 224°C.

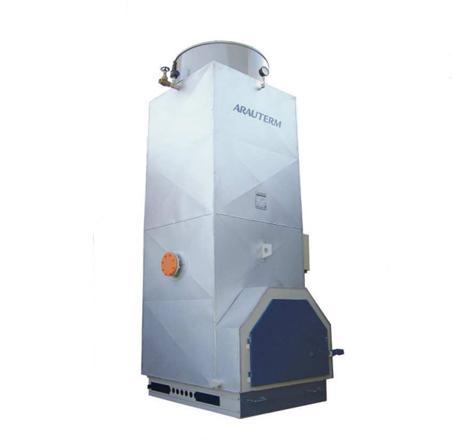

Em indústrias de alimentos, papel e celulose, têxtil e química, a caldeira fogotubular opera integrada ao ciclo Rankine fornecendo vapor de processo com rendimento global entre 82% e 88%. A câmara de combustão reversa em aço refratário suporta queimadores monobloco e duobloco alimentados a gás natural, óleo BPF ou biomassa com PCI de 8.500 a 18.000 kcal/kg garantindo flexibilidade operacional e redução de emissões atmosféricas.

O projeto do feixe tubular segue as normas ASME I e NBR 16035 com tubos de aço ASTM A-106 Gr. B ou A-179 mandrilhados e soldados no espelho frontal e traseiro. O mandrilhamento controlado garante estanqueidade conforme AQL de inspeção assegurando MTBF superior a 18.000 horas sem intervenção corretiva no feixe tubular.

A NR-13 estabelece requisitos obrigatórios para caldeiras de categoria I a IV. Caldeiras fogotubulares com pressão máxima de operação acima de 0,5 kgf/cm² devem possuir prontuário atualizado, laudo de segurança e operação exclusiva por operador habilitado. O ensaio hidrostático na fabricação é conduzido a 1,5x a PMPO conforme ASME I com END complementares por LP (líquido penetrante) e US (ultrassom) nos cordões de solda.

A instrumentação de segurança inclui válvula de segurança calibrada pela PMTO, pressostato de bloqueio, coluna de nível em vidro borossilicato e sensor de baixo nível com desligamento automático. O sistema de controle PLC monitora em tempo real a eficiência de combustão pela análise de O₂ nos gases residuais mantendo o excesso de ar entre 10% e 20% e temperatura de saída abaixo de 230°C.

Para seleção B2B os parâmetros críticos incluem: vazão de vapor nominal em t/h, pressão de operação em kgf/cm², tipo de combustível disponível, qualidade da água de alimentação com dureza máxima de 50 ppm após tratamento e exigência de automação para operação 24h/7d. A integração de economizador e pré-aquecedor de ar pode elevar a eficiência térmica em até 6 pontos percentuais reduzindo custo operacional e consumo de combustível.

O isolamento térmico externo com lã de rocha e chapa de alumínio limita perdas por irradiação a menos de 0,5% da capacidade nominal. O lavador de gases quando aplicado reduz particulados e SOx atendendo às exigências do licenciamento ambiental segundo a ISO 14001 e às legislações estaduais de controle de emissões industriais.
