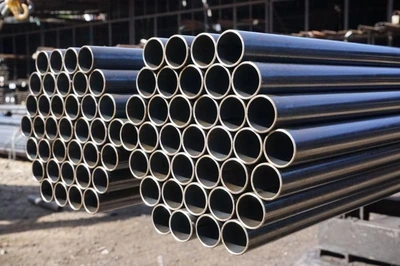

Tubos para Caldeira: Seleção Técnica e Conformidade Normativa

A escolha correta dos tubos para caldeira é determinante para a eficiência térmica e a segurança operacional de sistemas de geração de vapor. Em aplicações industriais com pressão de operação entre 8 e 64 kgf/cm² e temperaturas que atingem até 500°C a especificação inadequada do material resulta em falhas prematuras de estanqueidade redução do OEE e elevação do MTTR.

O feixe tubular é o componente central de caldeiras flamotubulares e aquatubulares. Nos modelos flamotubulares os gases quentes percorrem internamente os tubos enquanto a água circula externamente. Nos aquatubulares o fluxo é invertido permitindo maior pressão de operação e vazão de vapor superior a 30 t/h. A seleção do tipo construtivo e do material dos tubos define diretamente o rendimento do ciclo Rankine e o intervalo entre paradas para manutenção.

Os tubos para caldeira são fabricados conforme normas ASME SA-192 para tubos de aço carbono sem costura em caldeiras de baixa pressão ASME SA-210 para aço carbono intermediário e ASME SA-213 para ligas de cromo-molibdênio em aplicações de alta temperatura. No mercado nacional a NBR 16035 e os requisitos da NR-13 estabelecem os critérios de inspeção periódica e ensaio hidrostático obrigatório após qualquer substituição de tubo.

A manutenção preventiva do feixe tubular envolve ensaios não destrutivos como ultrassom (US) para medição de espessura de parede ensaio de líquido penetrante (LP) em regiões de solda e inspeção visual com medição de dureza Brinell para detectar empolamentos ou alterações microestruturais. O intervalo de inspeção é definido pelo PMTA exigido pela NR-13 com periodicidade máxima de 24 meses para caldeiras Categoria C.

No processo de substituição o mandrilhamento é a técnica mais aplicada para fixação mecânica dos tubos ao espelho da caldeira garantindo estanqueidade sem cordão de solda em equipamentos de menor pressão. Para caldeiras acima de 18 kgf/cm² a soldagem orbital com qualificação WPS conforme ASME IX é mandatória. O controle dimensional inclui verificação de ovalização tolerância de espessura com AQL 2.5 e rastreabilidade de material com certificado EN 10204 tipo 3.1.

A especificação inadequada impacta diretamente o MTBF do equipamento. Tubos com espessura subdimensionada para a pressão de projeto elevam o risco de ruptura e parada não planejada. O uso de aços ligados ao cromo-molibdênio P11 ou P22 em superaquecedores operando acima de 450°C amplia o MTBF em até 40% em relação ao aço carbono comum reduzindo o custo de ciclo de vida do equipamento.

Para caldeiras com economizador e pré-aquecedor de ar a especificação dos tubos deve considerar a resistência à corrosão ácida por condensação de SO2 nos gases de combustão. Ligas com adição de cobre são indicadas para combustíveis com alto teor de enxofre e PCI superior a 9.500 kcal/kg garantindo maior durabilidade operacional e conformidade com ISO 14001.
