Peças de Caldeiraria: Especificações Técnicas e Critérios de Fornecimento B2B

O fornecimento de peças de caldeiraria exige domínio completo sobre normas de segurança operacional e requisitos de engenharia. Equipamentos que operam sob pressão — caldeiras flamotubulares e aquatubulares — demandam componentes com rastreabilidade de materiais, certificação conforme ASME Section I e VIII e conformidade plena com a NR-13 do Ministério do Trabalho e Emprego. A ausência de qualificação técnica no fornecimento eleva o MTTR e compromete o OEE da planta industrial.

Entre as peças de caldeiraria mais críticas estão os tubos de feixe tubular (ligas de aço SA-192 e SA-210), os espelhos frontais e traseiros em chapa SA-516 Gr. 70, os tubulões superiores e inferiores em aço ASTM A-106, bocais e flanges forjados conforme ASME B16.5 e ASME B16.11, bem como reforços de abertura (pad) calculados por pressão de projeto. Cada componente deve ter certificado de material com análise química e mecânica — dureza Brinell incluída — para validação em inspeção NR-13.

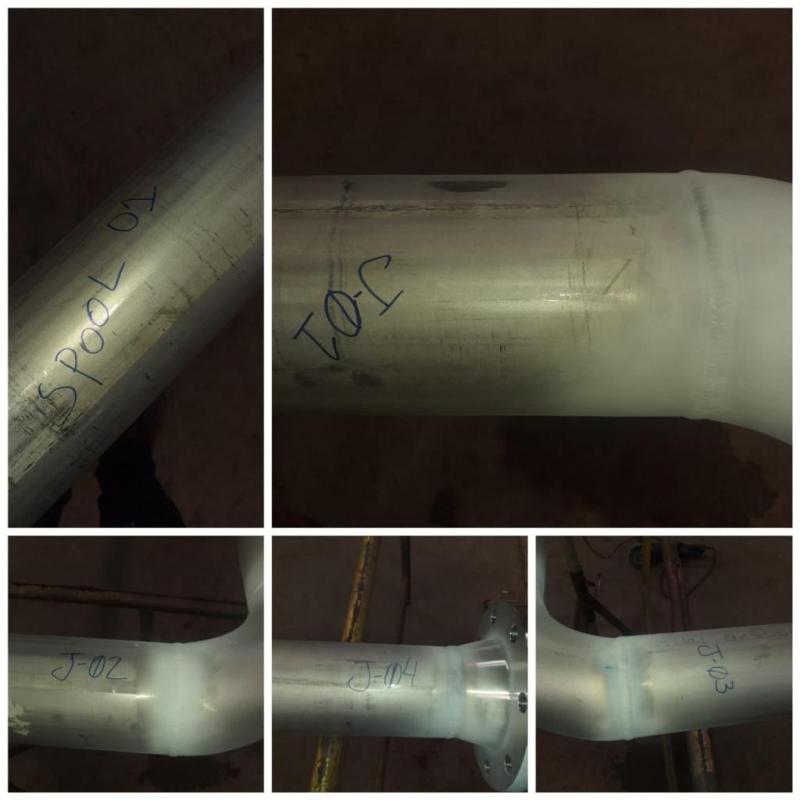

A fabricação de peças para caldeiraria envolve processos de corte plasma CNC de alta precisão, calandragem de chapas até 80 mm de espessura, mandrilhamento de tubos com controle de expansão entre 2% e 4% do diâmetro interno e soldagem qualificada por procedimentos WPS/PQR conforme ASME IX. O controle dimensional de rugosidade Ra nas superfícies de vedação deve atingir valores entre Ra 3,2 µm e Ra 6,3 µm para garantir estanqueidade nas juntas flangeadas e nas tomadas de pressão.

Antes da expedição de qualquer peça sujeita a pressão, é obrigatória a execução de ensaios não destrutivos (END) — líquido penetrante (LP) em soldas de filete e topo — partícula magnética (PM) em aços ferríticos com espessura superior a 12 mm — ultrassom (US) para detecção de descontinuidades internas em chapas de pressão — e radiografia industrial (RX) em juntas de topo de categoria A e B conforme ASME VIII Div. 1. O ensaio hidrostático é realizado a 1,5 vezes a pressão máxima admissível de trabalho (PMAW) declarada no projeto de cálculo.

Do ponto de vista operacional, a seleção correta de peças impacta diretamente a eficiência térmica da caldeira. Tubos com depósito de incrustação de apenas 1 mm reduzem a transferência de calor em até 10%, elevando o consumo de combustível. Componentes de superaquecedor fabricados em ligas AISI 304 ou SA-213 T11 suportam temperaturas de vapores entre 350°C e 540°C com vida útil acima de 80.000 horas de operação contínua.

Os critérios B2B para seleção de fornecedor de peças de caldeiraria incluem certificação ISO 9001 do processo produtivo — certificado de habilitação do soldador (CHS/CQS) emitido por organismo credenciado — disponibilidade de memória de cálculo ASME — laudos END assinados por inspetor nível II ou III — e prazo de entrega documentado em cronograma físico-financeiro. Parceiros com estrutura de engenharia própria reduzem em até 35% o tempo de parada programada para substituição de componentes críticos.
