Caldeira a Vapor Industrial: Especificações Técnicas e Conformidade NR-13

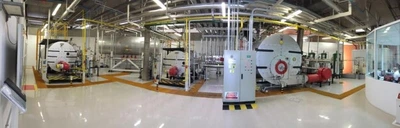

A caldeira a vapor é o coração energético de processos industriais que demandam geração contínua de vapor saturado ou superaquecido com alta eficiência térmica e segurança operacional. Operando no ciclo Rankine, esses equipamentos convertem energia química do combustível em entalpia de vapor com rendimentos que variam de 82% a 92% dependendo da tecnologia aplicada e dos sistemas auxiliares instalados.

Em projetos de caldeira a vapor com feixe tubular aquatubular ou flamotubular, a pressão de operação pode atingir até 45 kgf/cm² com temperatura de vapor superaquecido de até 450°C. O tubulão superior e inferior conectam os painéis de tubos evaporadores garantindo a circulação natural do fluido. O economizador recupera calor dos gases de combustão elevando a temperatura da água de alimentação em até 30°C e reduzindo o consumo de combustível em 3% a 5%.

A conformidade com a NR-13 é mandatória para todas as caldeiras com pressão acima de 60 kPa ou volume superior a 100 litros. A norma exige prontuário atualizado com registros de inspeções periódicas realizadas por Profissional Habilitado e Operador de Caldeira certificado. O programa de inspeção inclui ensaios não destrutivos (END) como Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia (RX) para avaliação da integridade estrutural do feixe tubular, espelho e coletor de vapor.

O projeto de caldeira a vapor segue as normas ASME Seção I para caldeiras de potência e NBR 16035 para caldeiras de recuperação. Os materiais construtivos obedecem aos requisitos mínimos de dureza Brinell e resistência à tração conforme especificações ASTM A106 Gr.B para tubos de pressão. O ensaio hidrostático é realizado a 1,5 vezes a pressão máxima admissível de trabalho (PMTA) para verificação da estanqueidade de todos os componentes soldados.

Os queimadores monobloco ou duobloco operam com óleo BPF, gás natural ou biogás com PCI médio de 9.400 kcal/Nm³. O excesso de ar é controlado por analisador de O2 nos gases de exaustão mantendo valores entre 2% e 4% para maximizar a eficiência de combustão. O pré-aquecedor de ar eleva a temperatura do comburente em até 150°C aumentando o rendimento global do sistema em até 7%.

O sistema de tratamento de gases inclui lavador de gases e multiciclone para controle de emissões de particulados dentro dos limites da Resolução CONAMA 382/2006 e ISO 14001. O revestimento refratário interno é dimensionado para câmaras de combustão com temperatura de até 1.400°C utilizando tijolos isolantes de alta alumina com condutividade térmica inferior a 0,3 W/m°C.

O isolamento térmico externo em lã de vidro ou lã de rocha com espessura calculada pela norma ISO 12241 reduz as perdas por radiação para menos de 0,5% da capacidade nominal garantindo eficiência global acima de 88% em operação contínua.
