Caldeiraria De Dutos Flangeados

Caldeiraria de Dutos Flangeados: Engenharia de Alta Performance para Sistemas de Vapor e Processo

A caldeiraria de dutos flangeados representa uma das disciplinas mais críticas em plantas industriais que operam sistemas de vapor saturado e superaquecido, gases de processo e fluidos sob pressão. A integridade estrutural das conexões flangeadas define diretamente o OEE das linhas de produção, impactando MTBF e MTTR de ativos rotativos e estáticos.

Dutos flangeados fabricados segundo as normas ASME B16.5 e ASME B31.3 garantem estanqueidade em pressões operacionais de até 420 bar e temperaturas de até 650°C, atendendo aos requisitos da NR-13 para vasos de pressão e tubulações de vapor. A seleção correta da classe de pressão da flange — 150#, 300#, 600#, 900#, 1500# ou 2500# — é determinante para a segurança operacional e a vida útil do sistema.

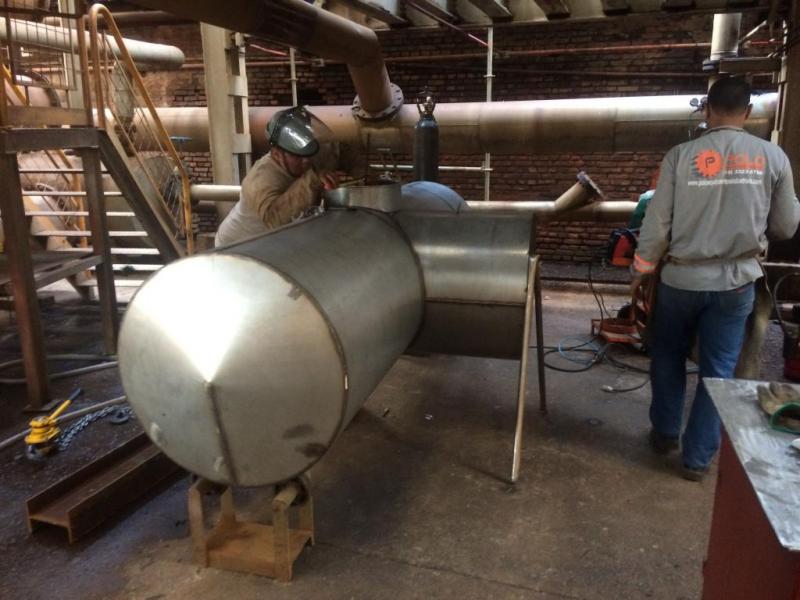

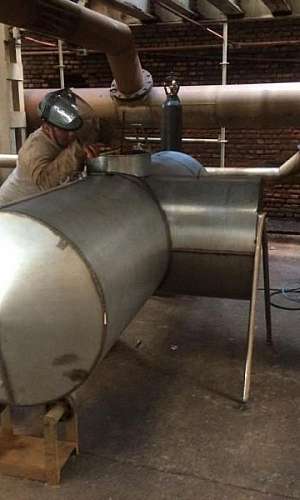

No processo produtivo, a fabricação envolve corte por plasma CNC, conformação por dobradeiras hidráulicas e soldagem qualificada (SMAW, TIG, SAW) com procedimentos WPS/PQR homologados conforme ASME IX. O acabamento interno dos dutos pode ser especificado em rugosidade Ra 3.2 µm para fluidos limpos ou Ra 6.3 µm para aplicações com sólidos em suspensão.

A inspeção por Ensaios Não Destrutivos (END) — Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia Industrial (RX) — assegura a integridade das juntas soldadas nas flanges antes da instalação. O ensaio hidrostático é realizado a 1.5x a pressão de projeto, conforme exigência da NR-13 e das normas NBR 16035 e ASME VIII.

Para sistemas de geração de vapor com vazão superior a 10 t/h, a especificação dos dutos flangeados deve considerar o gradiente térmico ao longo do trecho, a dilatação linear calculada pelo módulo de elasticidade do material e a necessidade de suportes e juntas de expansão. Materiais como ASTM A106 Gr.B, ASTM A335 P11/P22 e ASTM A312 TP316L são selecionados conforme o fluido, a temperatura e a pressão de serviço.

A conformidade com ISO 9001 e ISO 14001 no processo de caldeiraria garante rastreabilidade de materiais via Mill Test Report, controle de soldadores qualificados e registros documentais exigidos pela NR-13. O critério de seleção B2B deve priorizar fornecedores com histórico de auditorias AQL comprovadas e procedimentos de qualificação IRIS para energia e processo.

A implementação de dutos flangeados bem projetados reduz perdas por vazamento em até 35%, eleva a eficiência térmica do sistema em até 8% e diminui intervenções corretivas, elevando o MTBF do sistema de vapor e reduzindo o custo global de manutenção ao longo do ciclo de vida do ativo.
