Inspeção de Caldeiras no Rio de Janeiro: Conformidade NR-13 e Segurança Operacional

A inspeção de caldeiras no RJ é uma exigência legal regulamentada pela NR-13 (Portaria MTE 1.947/2015) e pelas normas ASME I e VIII. Toda caldeira classificada nas categorias A ou B deve passar por inspeção periódica conduzida por Profissional Habilitado (PH) e contar com Prontuário Técnico atualizado. No estado do Rio de Janeiro — polo da indústria petroquímica (COMPERJ/Duque de Caxias) e naval — o descumprimento dessa norma gera embargo imediato pelo MTE e risco de explosão com consequências catastróficas.

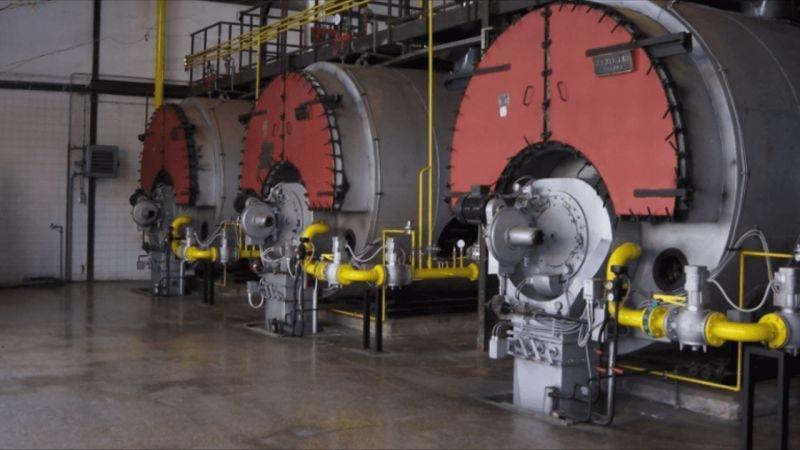

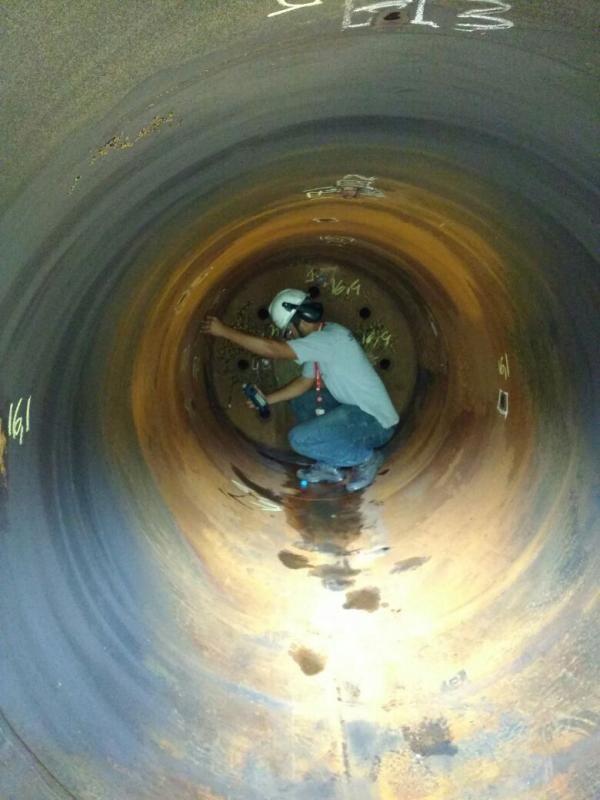

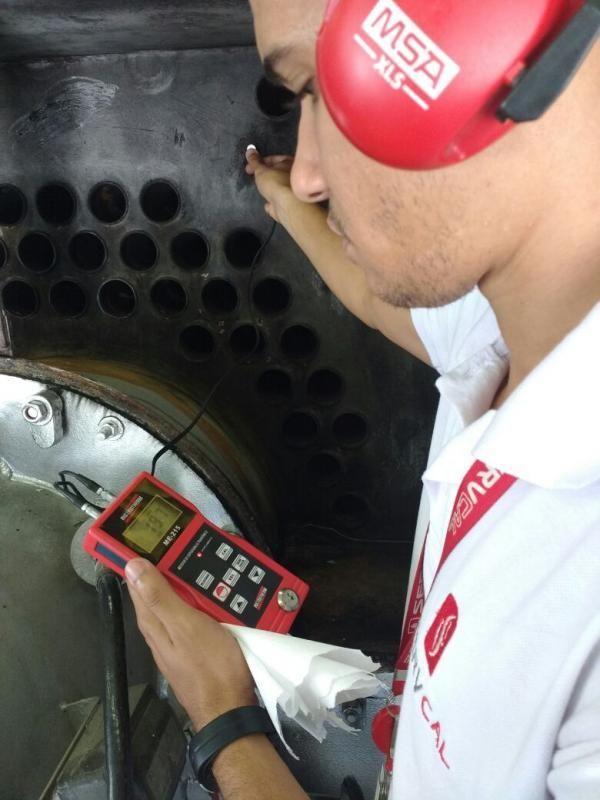

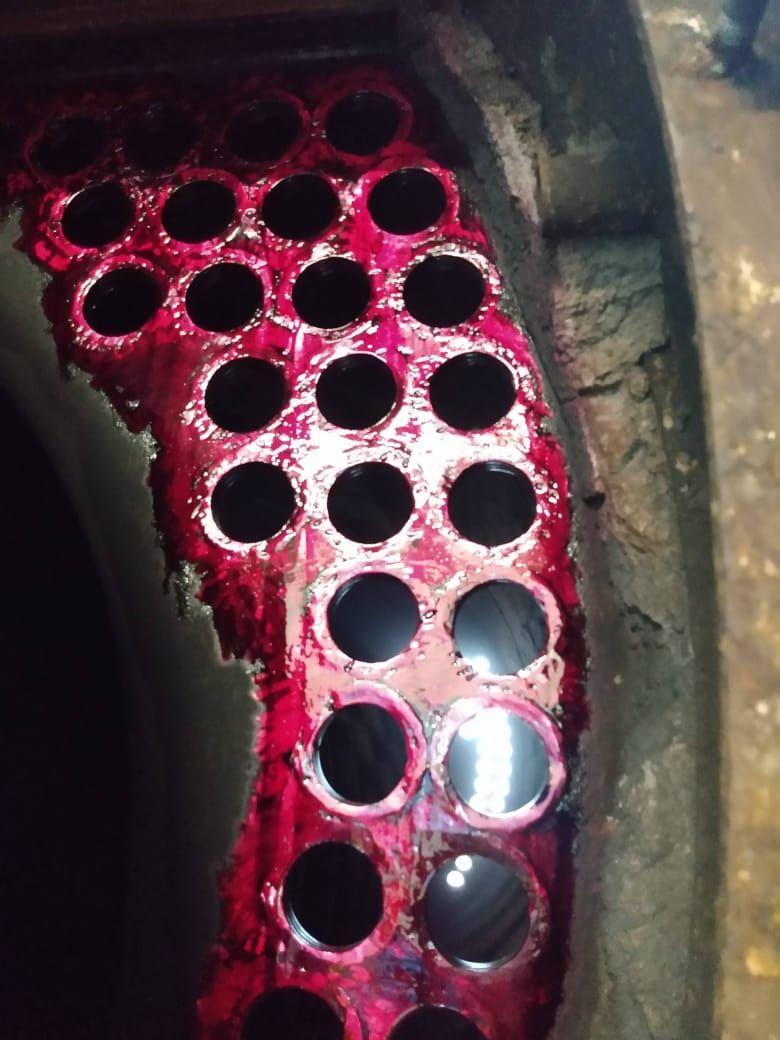

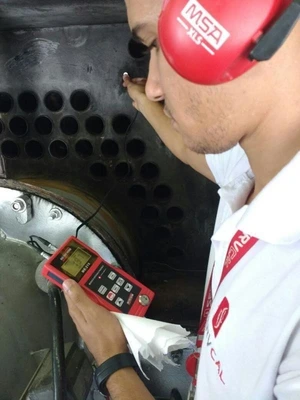

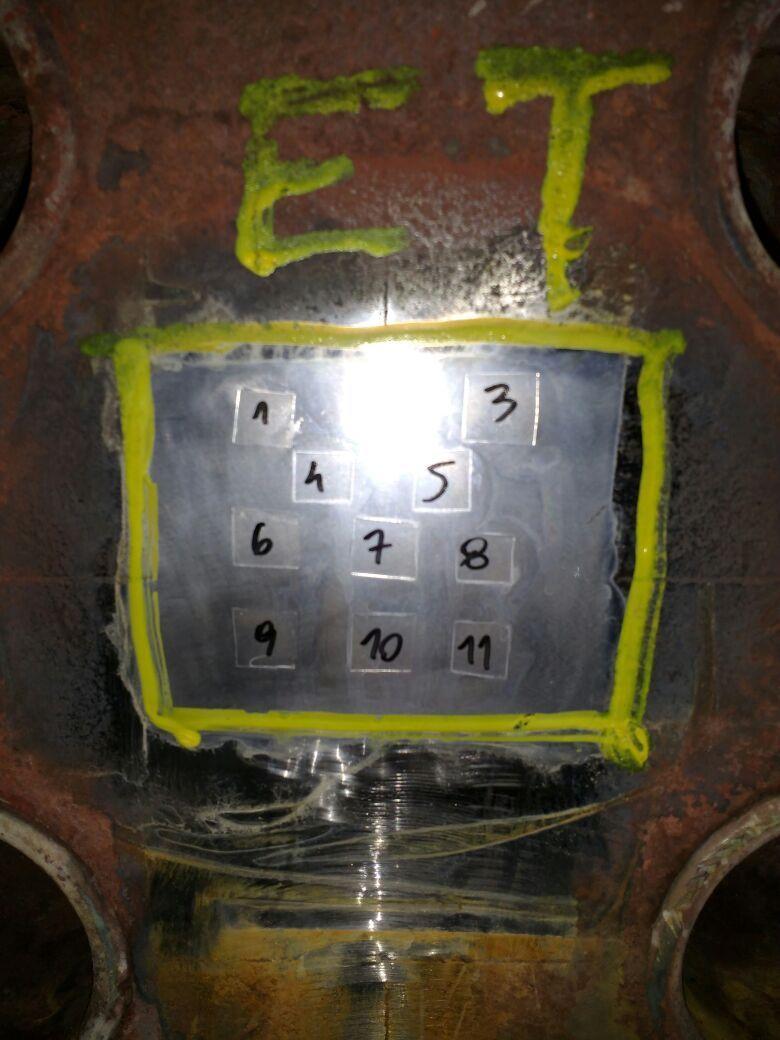

A inspeção abrange quatro frentes técnicas principais: inspeção interna (com equipamento fora de operação e desgaseificado), inspeção externa (com caldeira em funcionamento a pressão nominal), ensaio hidrostático (a 1,5x a pressão máxima de trabalho admissível — PMTA) e END não destrutivos integrados. Os métodos END aplicados incluem Líquido Penetrante (LP) em soldas de ângulo de espelhos e tubulões, Partícula Magnética (PM) em componentes ferromagnéticos com dureza Brinell verificada acima de 350 HB, Ultrassom (US) para medição de espessura residual de chapas (limite mínimo conforme ASME II Part D) e Radiografia Industrial (RX) em juntas de topo de alta responsabilidade.

Em caldeiras aquatubulares operando acima de 1,5 MPa (15 kgf/cm²) e temperatura de vapor saturado ou superaquecido acima de 250°C — comuns no setor sucroalcooleiro e de papel e celulose presentes no interior fluminense — a frequência de inspeção interna é de no máximo 12 meses e a externa de 3 meses. O intervalo pode ser ampliado para 18 meses mediante programa específico de integridade (RBI - Risk Based Inspection) documentado pelo PH.

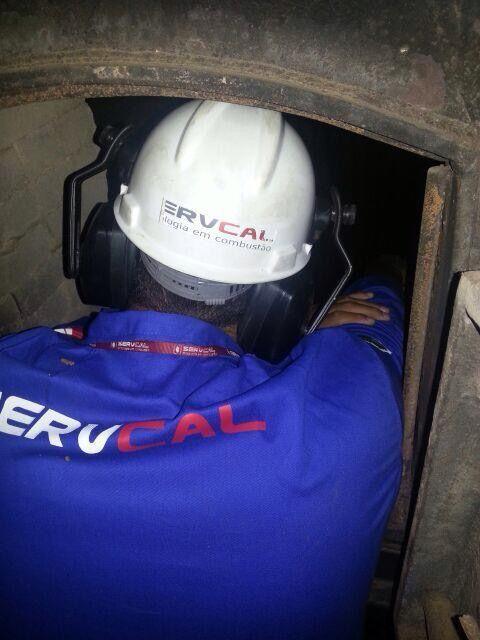

Durante a inspeção interna são avaliados: condição do feixe tubular (incrustação e corrosão por alvéolos), integridade do economizador e do pré-aquecedor de ar (risco de ponto de orvalho ácido abaixo de 130°C nos gases), estado do superaquecedor (oxidação a altas temperaturas — acima de 540°C em aços carbono), condição do refratário e do isolamento térmico (perda de eficiência térmica global acima de 3% por degradação do revestimento), e funcionamento do queimador monobloco ou duobloco (relação ar/combustível e emissões NOx/CO).

A eficiência térmica de caldeiras industriais bem inspecionadas e ajustadas mantém-se entre 82% e 91% (base PCI do combustível). Uma inspeção técnica com ajuste do sistema de combustão pode recuperar de 4 a 8 pontos percentuais de eficiência em caldeiras com mais de 5 anos de operação sem manutenção preditiva. Isso representa, para uma caldeira de 10 t/h de vapor, economia superior a R$ 18.000/mês em consumo de óleo BPF ou gás natural.

Os critérios de aceitação para estanqueidade e espessura residual seguem a NBR 16035 e o ASME PCC-2 para reparos. Toda soldagem de reparo é qualificada por procedimento WPS/PQR conforme ASME IX. O relatório de inspeção emitido pelo PH deve conter: data da próxima inspeção interna e externa, PMTA recalculada (se houver perda de espessura), condição dos dispositivos de segurança (válvulas de segurança taradas e lacradas, pressostatos de controle e limite), e registro fotográfico de todas as não conformidades identificadas.
