Caldeiraria Pesada: Como Estruturar um Orçamento Técnico e Assertivo

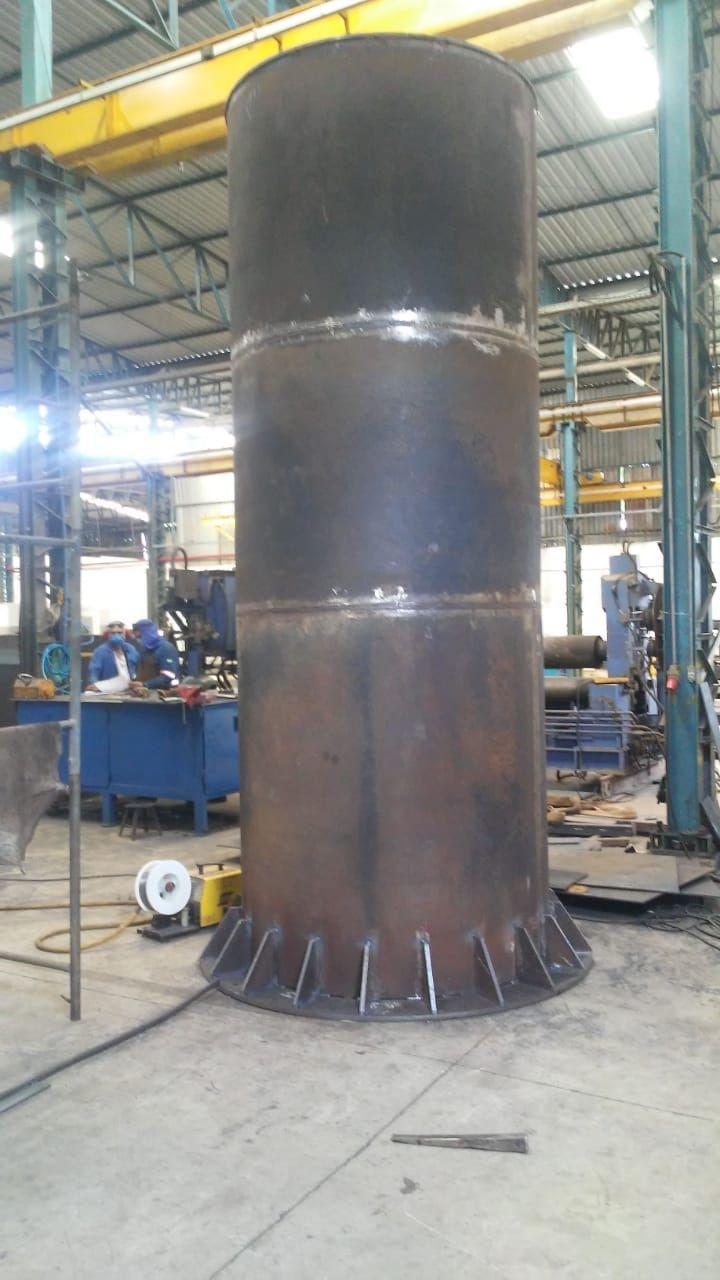

Solicitar um orçamento de caldeiraria pesada vai muito além de comparar valores por quilograma de aço. Projetos de grande porte — fabricação de vasos de pressão, tubulões, trocadores de calor, silos, separadores e estruturas de suporte — exigem que o documento orçamentário contemple escopo de engenharia, normas aplicáveis, plano de inspeção e ensaios não destrutivos (END), cronograma de fabricação e logística de montagem. A ausência desses elementos gera retrabalho, desvios de prazo e risco de não conformidade com a NR-13 e a NBR 16035.

Um orçamento técnico de caldeiraria pesada deve especificar: material base (carbono, baixa liga ou inox), espessura calculada pelo ASME VIII Div. 1, pressão máxima de trabalho admissível (PMTA) em kgf/cm², temperatura de operação em °C, volume interno em m³ e coeficiente de eficiência de junta. Cada variável impacta diretamente o custo de matéria-prima, tempo de usinagem e horas de soldagem qualificada por WPS/PQR.

Projetos com pressão de operação acima de 10 kgf/cm² e temperatura acima de 200°C já exigem tratamento térmico pós-soldagem (TTPS) e qualificação de procedimento de ensaio hidrostático a 1,5x a PMTA. Esses requisitos elevam o custo global entre 12% e 25%, dependendo do diâmetro do vaso e da espessura da chapa. Caldeiraria pesada em aço carbono ASTM A516 Gr.70 é a especificação mais comum para vasos de pressão em vapor saturado até 450°C e 42 kgf/cm².

O plano de qualidade (PQ) integrado ao orçamento deve prever pontos de inspeção (H — hold point e W — witness point) para: corte e chanfro, montagem e pré-soldagem, exame visual, LP (líquido penetrante) ou PM (partícula magnética), US (ultrassom) ou RX (radiografia) em juntas críticas e ensaio hidrostático final. O AQL aplicado a chapas e tubulações deve estar em conformidade com ASME V e ASME IX.

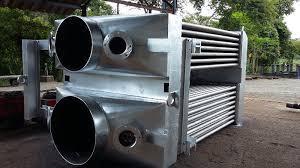

Para usinas de biomassa, açúcar e etanol, papeleiras e petroquímicas, o orçamento de caldeiraria pesada inclui caldeiras de recuperação, economizadores, pré-aquecedores de ar e superaquecedores. Nesses casos, a eficiência térmica do conjunto — medida pela relação entre entalpia do vapor gerado e PCI do combustível — deve constar como KPI contratual acima de 85% para caldeiras aquatubulares de geração contínua acima de 20 t/h de vapor.

Critérios de seleção B2B para fornecedores de caldeiraria pesada incluem: certificação ISO 9001 e ISO 14001, histórico de inspeções NR-13 aprovadas e capacidade de fabricação com ponte rolante igual ou superior a 30 t e área de fabricação acima de 2.000 m². A rastreabilidade de materiais — certificados de dureza Brinell e composição química — é requisito contratual em projetos ASME com U-Stamp. O feixe tubular e o espelho de caldeiras de grande porte exigem mandrilhamento com tolerância de rugosidade Ra inferior a 3,2 µm para garantir estanqueidade total e prolongar o MTBF do equipamento.
