Serviço De Instalação De Caldeira

Serviço de Instalação de Caldeira Industrial com Conformidade NR-13

O serviço de instalação de caldeira exige planejamento técnico rigoroso desde a fundação civil até o comissionamento final do equipamento. A execução correta impacta diretamente o OEE da planta industrial, pois erros na fase de instalação elevam o MTTR e reduzem o MTBF da caldeira ao longo de sua vida útil. A BMA Caldeiraria executa projetos de instalação seguindo ASME I e ASME VIII Div. 1, com rastreabilidade de materiais conforme ISO 9001 e conformidade à NR-13 e NBR 16035.

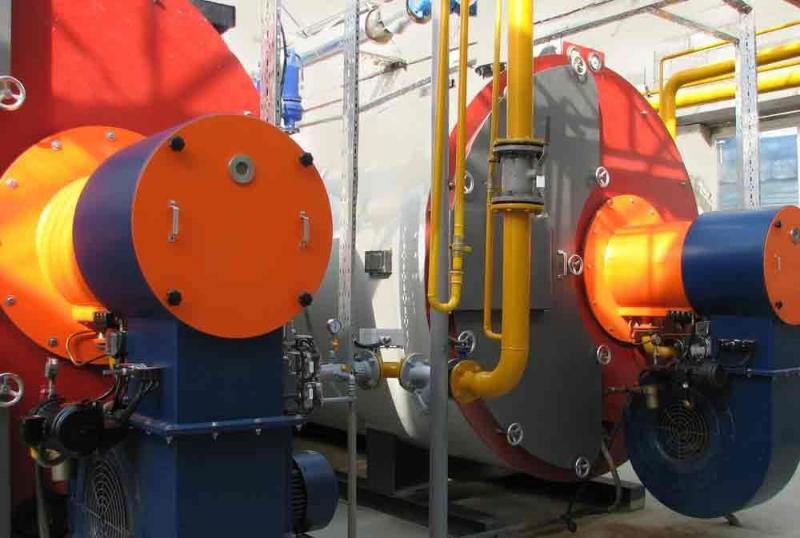

O escopo técnico da instalação contempla análise de cargas estruturais na fundação de concreto armado, dimensionamento de tubulações de vapor e condensado com cálculo de expansão térmica, posicionamento de queimador monobloco ou duobloco com ajuste da relação ar/combustível e cálculo do PCI do combustível. O assentamento do feixe tubular é realizado com controle de paralelismo e o espelho de tubos recebe vedação por mandrilhamento mecânico com grau de expansão entre 3% e 8% conforme especificação do fabricante.

O posicionamento do tubulão superior e inferior obedece tolerâncias de nivelamento inferiores a 2 mm/m. O sistema de refratário é aplicado com espessura calculada para manter a temperatura da carcaça abaixo de 45°C a ambiente de 25°C e o isolamento térmico garante eficiência térmica superior a 88% com temperatura dos gases de exaustão abaixo de 200°C. Em caldeiras com superaquecedor, a temperatura do vapor pode atingir 350°C a 500°C conforme projeto.

No subsistema de geração de vapor integrado ao fluxo Rankine, a instalação abrange o economizador e o pré-aquecedor de ar. Caldeiras flamotubulares operam tipicamente entre 8 e 18 kgf/cm² com vazão de 0,5 t/h a 25 t/h. Caldeiras aquatubulares de alta pressão podem superar 100 bar e atingir 60 t/h de vapor. A instrumentação de segurança inclui válvulas de segurança calibradas conforme NR-13 item 13.4 e sistema de desligamento automático por baixo nível d'água.

O comissionamento inclui ensaio hidrostático a 1,5 vez a pressão de projeto conforme ASME VIII UG-99 e END obrigatórios: LP (líquido penetrante) nas soldas de filete e PM (partículas magnéticas) nas soldas estruturais. Ensaios de US (ultrassom) são aplicados em juntas de topo com espessura superior a 20 mm. A estanqueidade é verificada em pressão de operação antes da liberação. O MTBF esperado após instalação correta supera 25.000 horas operacionais.

A seleção do fornecedor deve considerar: habilitação técnica com ART do engenheiro responsável, certificação NR-12 da equipe de montagem, histórico de MTTR inferior a 48 horas e sistema AQL para controle de qualidade das soldas. A BMA Caldeiraria atende ISO 9001 e ISO 14001 com documentação completa do projeto executivo e registro no órgão competente.
