Caldeira Fogotubular Horizontal: Desempenho Térmico e Conformidade Industrial

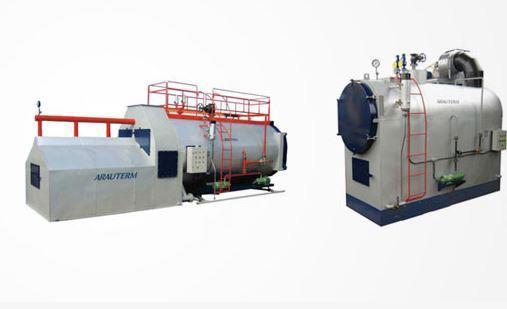

A caldeira fogotubular horizontal é amplamente utilizada em plantas industriais que demandam geração estável de vapor saturado ou superaquecido com pressões de operação entre 8 e 25 kgf/cm² e vazões de até 30 t/h. Seu princípio construtivo — onde os gases quentes da combustão percorrem tubos imersos em água — garante alta transferência de calor e resposta rápida à variação de carga.

Em termos de eficiência térmica, caldeiras fogotubulares horizontais bem ajustadas atingem rendimentos entre 85% e 92%, dependendo do PCI do combustível utilizado (gás natural: aproximadamente 8.500 kcal/Nm³ ou bagaço de cana: 1.800 a 2.200 kcal/kg) e da presença de economizador e pré-aquecedor de ar. A recuperação de calor dos gases de exaustão pelo economizador pode representar ganho adicional de 3% a 6% no rendimento global da unidade geradora.

Do ponto de vista construtivo, o feixe tubular é fabricado em aço ASTM A-179 ou A-192, com espessura de parede calculada conforme ASME Section I. O espelho frontal e o espelho traseiro recebem mandrilhamento e expansão mecânica dos tubos, seguidos de ensaio hidrostático a 1,5x a pressão máxima admissível de trabalho (PMAT). A dureza Brinell dos componentes do costado é monitorada para garantir integridade estrutural ao longo da vida útil do equipamento.

A conformidade com a NR-13 é obrigatória para caldeiras com pressão de operação acima de 0,5 kgf/cm². Isso exige Prontuário técnico atualizado, ART do profissional habilitado, Plano de Manutenção e Inspeção (PMI) e registros de END — incluindo Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e quando aplicável Radiografia Industrial (RX). O MTBF é indicador crítico de gestão: caldeiras com programas sistemáticos de inspeção NR-13 registram MTBF superior a 18 meses entre intervenções corretivas.

A configuração horizontal facilita o acesso para inspeção interna dos tubos, limpeza mecânica do feixe tubular e substituição pontual de tubos colapsados ou com redução de espessura abaixo do limite mínimo calculado. Refratários laterais e tampa traseira em fibra cerâmica reduzem perdas por irradiação e contribuem para a estabilidade da câmara de combustão, especialmente em queimadores monoblocos ou duoblocos a gás ou óleo.

Para gestão de ativos industriais com foco em OEE, a caldeira fogotubular horizontal oferece rampas de partida mais curtas em comparação a caldeiras aquatubulares de grande porte, reduzindo o tempo improdutivo em paradas programadas. O MTTR é favorável pela padronização dos componentes e pela disponibilidade de tubos de reposição em estoque. Critérios B2B relevantes na seleção incluem: pressão de projeto (bar ou kgf/cm²), capacidade de evaporação (t/h), tipo de combustível disponível na planta, presença ou não de superaquecedor integrado, requisitos de tratamento de água e interface com sistema de controle CLP/SCADA. A norma NBR 16035 e as diretrizes da ABNT complementam os requisitos ASME para projetos nacionais.
