Inspeção de Caldeira de Gás: Conformidade NR-13 e Segurança Operacional

A inspeção de caldeira de gás é uma exigência legal estabelecida pela NR-13 (Norma Regulamentadora nº 13 do Ministério do Trabalho e Previdência) e uma prática essencial para garantir a integridade estrutural, a eficiência térmica e a segurança de operadores em plantas industriais. Caldeiras a gás natural, GLP ou biogás operam sob condições severas de pressão e temperatura, tornando o monitoramento técnico periódico indispensável para manter o OEE acima de 85% e o MTBF elevado.

A inspeção abrange verificação de estanqueidade do circuito de combustível, análise de queimadores monobloco e duobloco, controle de pressão de operação (tipicamente entre 0,5 e 15 kgf/cm²) e monitoramento da temperatura dos gases de combustão (até 1.200°C na câmara de chama). O laudo técnico emitido por Profissional Habilitado (PH) deve registrar o resultado do ensaio hidrostático, realizado a 1,5 vez a pressão máxima de trabalho admissível (PMTA), conforme ASME I e NBR 16035.

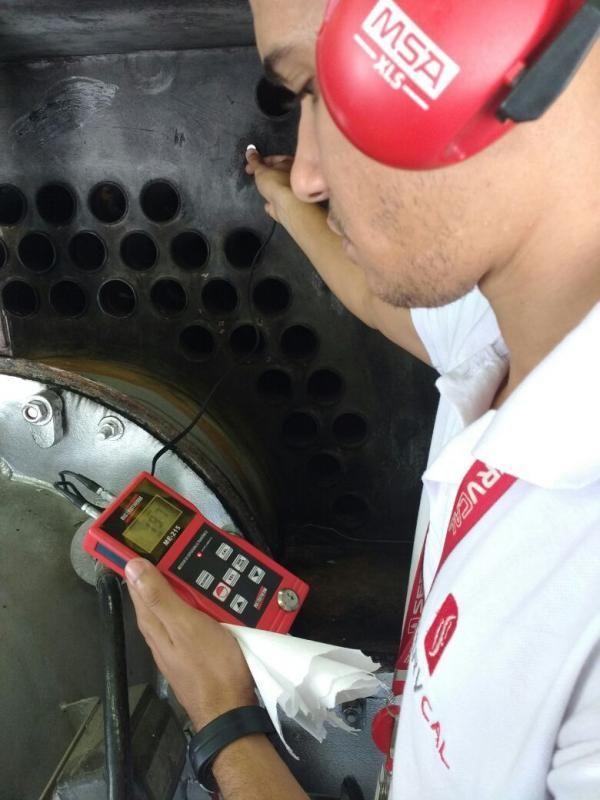

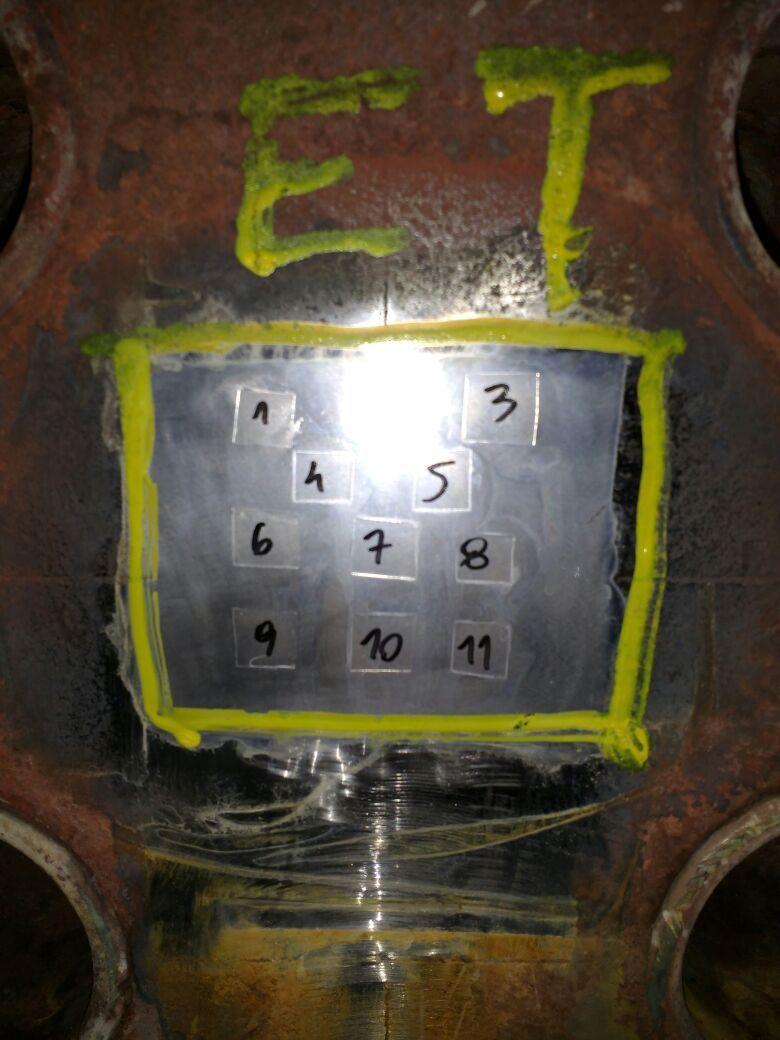

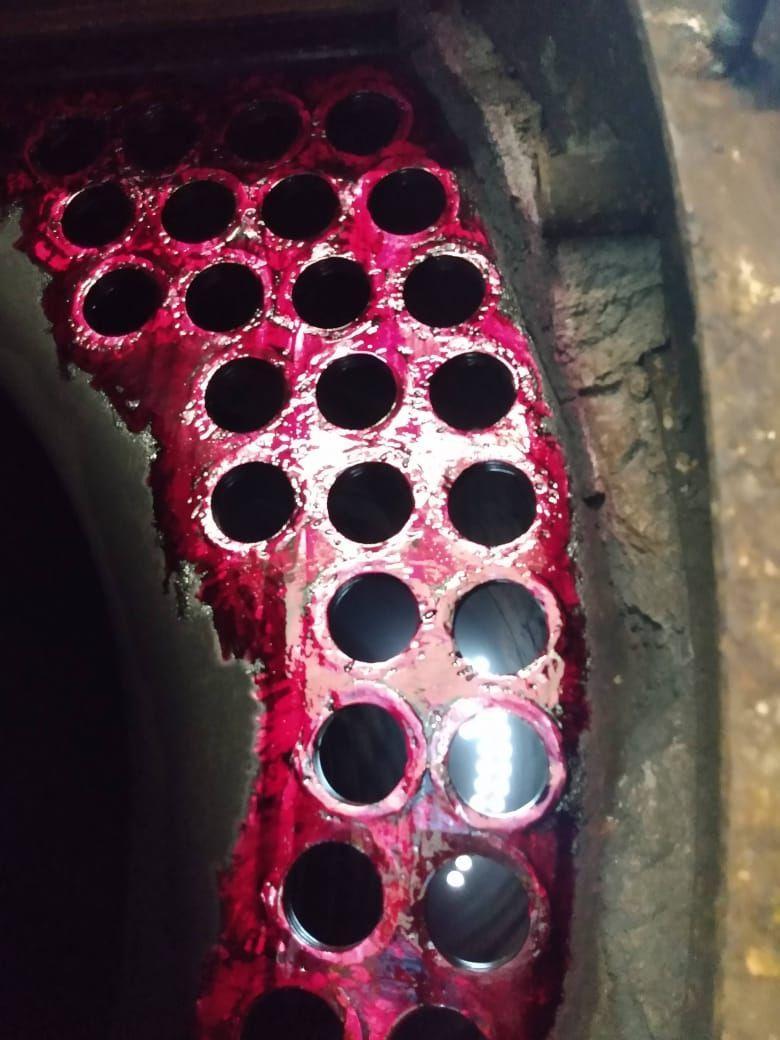

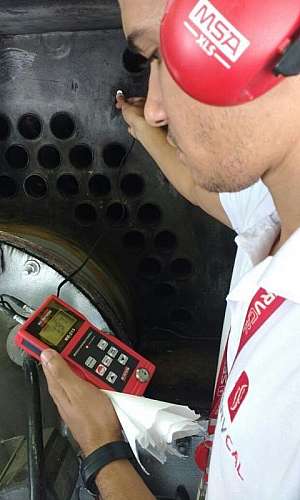

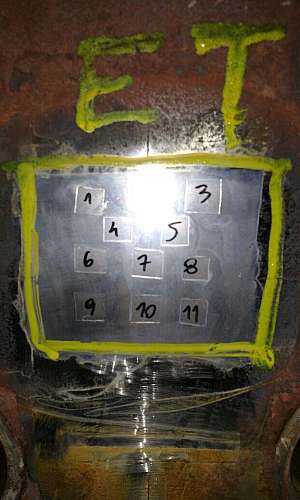

Os Ensaios Não Destrutivos (END) aplicados incluem Líquido Penetrante (LP) nas soldas do espelho e feixe tubular, Partícula Magnética (PM) em componentes ferromagnéticos e Ultrassom (US) para medição de espessura de parede. A espessura mínima calculada deve respeitar os critérios de projeto da ASME VIII Div. 1, com acréscimo de corrosão definido pelo histórico operacional e pela análise de água de alimentação.

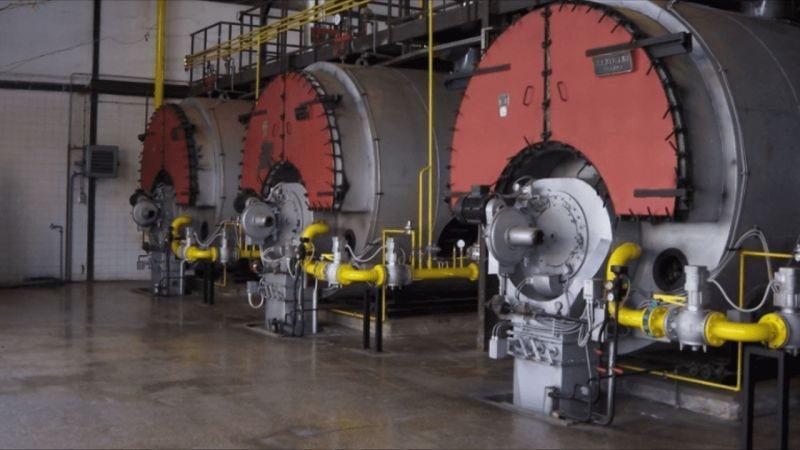

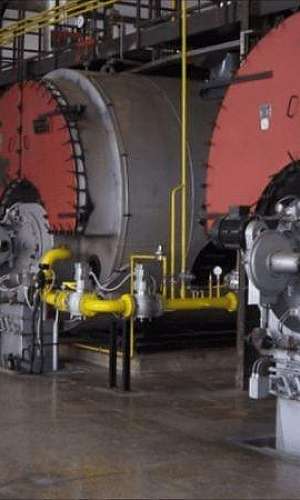

Em caldeiras flamotubulares a gás, a inspeção inclui avaliação do refratário interno, do isolamento térmico da carcaça e do pré-aquecedor de ar, cujo mau funcionamento pode reduzir a eficiência térmica global em até 8%. O economizador, quando presente, deve ter sua transferência de calor verificada para garantir aproveitamento máximo dos gases de exaustão e redução do consumo específico de combustível (Nm³/h por tonelada de vapor produzida).

A periodicidade da inspeção de segurança interna (ISI) e da inspeção de segurança externa (ISE) é definida em função da categoria da caldeira (calculada pela fórmula P × V, conforme NR-13 Anexo I): caldeiras de categoria A exigem ISI a cada 12 meses e ISE a cada 6 meses. O não cumprimento implica interdição imediata do equipamento e autuação fiscal, com multas que podem exceder R$ 80.000,00 por ocorrência.

Do ponto de vista de seleção B2B, o contratante deve exigir do prestador: ART do engenheiro responsável, certificação ISO 9001 do laboratório de END, qualificação SNQC/ABENDI Nível II ou III dos inspetores e relatório de conformidade com rastreabilidade de cada medição. A dureza Brinell de componentes soldados deve estar dentro da faixa especificada pelo procedimento de soldagem qualificado (EPS/RQP).

A inspeção de caldeira de gás bem executada reduz o MTTR em até 35%, evita paradas não programadas e prolonga a vida útil do equipamento por 10 a 15 anos adicionais com manutenção preditiva baseada em dados históricos de inspeção e análise de tendência de espessura residual.
