Isolamento Térmico Para Caldeiras

Isolamento Térmico para Caldeiras: Eficiência Operacional e Conformidade NR-13

O isolamento térmico para caldeiras é um componente crítico na engenharia de geração de vapor, responsável por reduzir perdas de calor para o ambiente, proteger operadores contra superfícies aquecidas e garantir conformidade com a NR-13 e normas ASME I/VIII. Um sistema de isolamento bem projetado pode elevar a eficiência térmica global da caldeira em até 12%, com impacto direto no consumo de combustível e no PCI aproveitado.

Em caldeiras flamotubulares e aquatubulares operando entre 8 e 25 kgf/cm², a temperatura externa da carcaça pode superar 600°C sem isolamento adequado. Com camadas de refratário interno e isolamento externo dimensionados corretamente, essa temperatura é reduzida para abaixo de 50°C na superfície tátil, em conformidade com a NR-12 e requisitos de segurança ocupacional. O sistema protege também tubulões, superaquecedor, economizador e pré-aquecedor de ar, elementos críticos do fluxo Rankine.

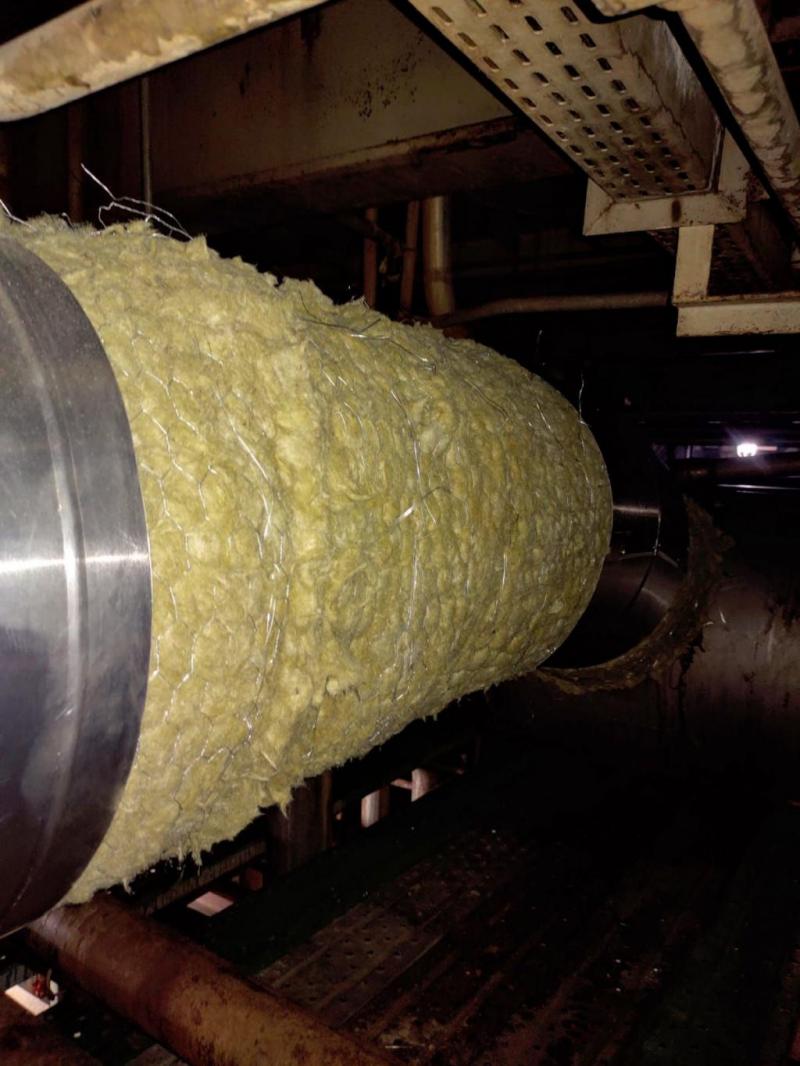

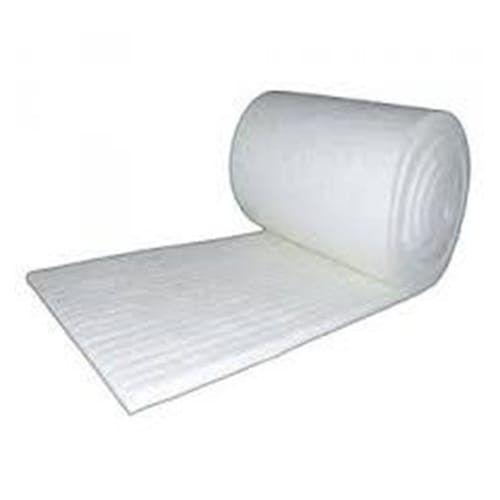

Os materiais mais utilizados incluem lã de rocha, lã de vidro, silicato de cálcio, vermiculita e refratários castáveis de alta alumina. A seleção depende da temperatura de operação: para zonas de câmara de combustão acima de 800°C utiliza-se refratário denso com dureza Brinell elevada e resistência à erosão por gases, para zonas externas e dutos, lã mineral com densidade entre 80 e 130 kg/m³ garante coeficiente de condutividade térmica (lambda) abaixo de 0,045 W/(m·K) a 100°C.

O dimensionamento segue as diretrizes da NBR 16035 e normas ASTM C547/C553, considerando: temperatura interna de processo, temperatura ambiente de referência (tipicamente 25°C), velocidade do vento no ambiente industrial e emissividade do revestimento externo em alumínio ou aço galvanizado. O cálculo da espessura mínima é iterativo e deve garantir que a temperatura superficial externa não ultrapasse 50°C em superfícies acessíveis.

Do ponto de vista de manutenção e confiabilidade, o isolamento térmico contribui diretamente para o aumento do MTBF de componentes como válvulas, flanges e instrumentação na linha de vapor. Reduz a taxa de condensação não intencional, aumentando a qualidade do vapor e a vazão líquida entregue ao processo em t/h. O monitoramento por termografia infravermelha permite identificar pontos de falha antes que a perda de eficiência se torne crítica e demande parada não programada.

Para caldeiras sujeitas à inspeção NR-13, o laudo técnico deve incluir a verificação do estado do isolamento como parte do Programa de Inspeção Periódica (PIP). A deterioração do isolamento pode configurar não conformidade e ensejar interdição do equipamento. A avaliação técnica, substituição e certificação do isolamento térmico são realizadas conforme os requisitos da ISO 9001 e ISO 14001, assegurando rastreabilidade e documentação completa para o processo de inspeção.
