Caldeira Industrial

Caldeira Industrial: Engenharia de Vapor de Alta Performance

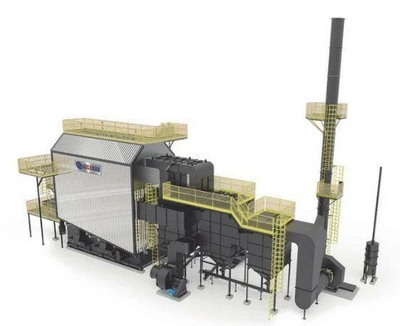

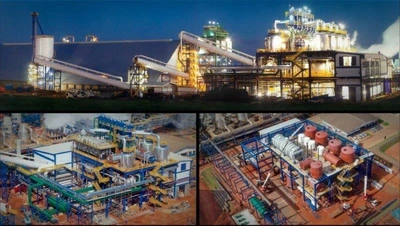

A caldeira industrial é o coração do processo de geração de vapor em plantas de produção de alimentos, têxteis, químicas, papeleiras e siderúrgicas. Operando sob pressões de 5 a 60 bar e temperaturas de 150°C a 400°C, o equipamento deve atender aos requisitos da NR-13 e das normas ASME I e VIII para garantir segurança operacional e conformidade legal. A eficiência térmica de uma caldeira bem dimensionada situa-se entre 85% e 92%, impactando diretamente o custo de geração de vapor por tonelada (t/h) e o retorno sobre o investimento da planta industrial.

O projeto de uma caldeira industrial envolve a seleção criteriosa do feixe tubular, do espelho, do tubulão e do sistema de combustão — seja com queimador monobloco ou duobloco — em função do PCI do combustível utilizado (gás natural: 8.500 kcal/m³, óleo BPF: 9.200 kcal/kg, cavaco de madeira: 2.800 kcal/kg). A relação ar-combustível deve ser otimizada para minimizar a formação de NOx e CO, mantendo excesso de ar entre 10% e 20% para combustíveis gasosos.

A conformidade com a NR-13 exige a elaboração do Prontuário da Caldeira, a realização de ensaio hidrostático a 1,5x a PMTA (Pressão Máxima de Trabalho Admissível) e a execução periódica de END — incluindo Líquido Penetrante (LP), Partícula Magnética (PM), Ultrassom (US) e Radiografia (RX) — nos cordões de solda e chapas sob pressão. O Técnico de Segurança Habilitado e o Operador de Caldeira com certificação NR-13 são requisitos legais inegociáveis.

Em termos de manutenção preditiva e corretiva, os indicadores-chave são o MTBF (Tempo Médio Entre Falhas) e o MTTR (Tempo Médio de Reparo). Caldeiras com plano de manutenção preventiva estruturado alcançam MTBF superior a 8.000 horas. O mandrilhamento dos tubos no espelho, aliado à verificação de estanqueidade pós-intervenção, reduz em até 60% as paradas não programadas causadas por vazamentos no feixe tubular.

A integração de economizador e pré-aquecedor de ar no trem de gases de exaustão eleva o rendimento térmico global em 4% a 8%, com recuperação de energia dos gases entre 180°C e 250°C antes da saída pela chaminé. O lavador de gases complementa o sistema controlando emissões de material particulado conforme resoluções CONAMA aplicáveis. O uso de refratário e isolamento térmico de alta densidade (lã cerâmica ou lã de rocha) na câmara de combustão reduz perdas por radiação a menos de 1% da carga total.

Para projetos industriais que demandam conformidade com ISO 9001 e ISO 14001, a rastreabilidade dos materiais — incluindo certificados de dureza Brinell e composição química das chapas em SA-516 Gr.70 — e o controle AQL na fabricação garantem a integridade estrutural ao longo de toda a vida útil do equipamento. A seleção do fornecedor deve considerar capacidade de projeto ASME com Selo U ou S e histórico comprovado em inspeções NR-13.
