Tubulação em Geral: Especificações Técnicas e Conformidade Industrial

A tubulação em geral representa um dos sistemas mais críticos em plantas industriais de geração de vapor, processamento químico, petroquímico e caldeiraria. Projetada para suportar variações extremas de pressão (de 1 bar até 250 bar) e temperatura (de ambiente até 550°C), a integridade da rede de tubulação impacta diretamente o OEE da planta, o MTBF dos equipamentos e a conformidade com a NR-13 — norma regulamentadora obrigatória para vasos de pressão e tubulações de vapor.

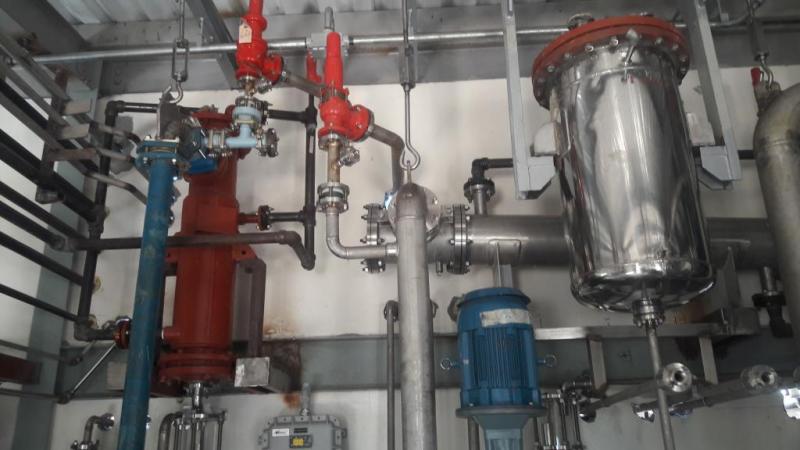

Em instalações industriais de médio e grande porte, sistemas de tubulação conduzem vapor saturado e superaquecido, água de alimentação de caldeiras, condensado, fluidos de processo e gases combustíveis. A vazão de vapor em operação típica varia de 0,5 t/h em pequenas caldeiras fire-tube até 80 t/h em unidades aquatubulares de alta pressão, exigindo dimensionamento rigoroso de diâmetro nominal (DN), espessura de parede (schedule) e material de acordo com a temperatura e o fluido conduzido.

A seleção correta dos materiais segue normas ASME B31.1 (tubulações de vapor) e ASME B31.3 (tubulações de processo), além das normas nacionais NBR 13480 e NBR 16035. Para linhas de vapor a alta temperatura, os aços carbono ASTM A106 Gr. B e os aços ligados ASTM A335 (P11, P22, P91) são especificados conforme a faixa operacional. A dureza Brinell dos materiais soldados é monitorada para evitar fragilização por hidrogênio ou trincamento por relaxação de tensões.

O processo de fabricação e montagem envolve soldagem qualificada conforme ASME IX e END com LP (líquido penetrante), PM (partícula magnética), US (ultrassom) e RX (radiografia), além de ensaio hidrostático com pressão mínima de 1,5x a pressão de projeto conforme ASME B31.1 § 137. A estanqueidade do sistema é verificada antes da partida operacional, garantindo ausência de vazamentos em flanges, conexões e juntas de expansão.

O isolamento térmico das tubulações de vapor é dimensionado para reduzir perdas térmicas e manter a eficiência do fluxo Rankine. Com isolamento adequado em lã de rocha ou lã de vidro com espessura calculada pela NBR 6591, é possível reduzir perdas de calor em até 85% em linhas de vapor a 300°C, impactando diretamente o consumo de combustível e o PCI aproveitado na combustão.

Critérios de seleção B2B para projetos de tubulação industrial incluem: certificação ISO 9001 do fabricante e montador, qualificação de soldadores ASME IX e AWS D1.1, rastreabilidade de materiais via mill certificates, plano de inspeção e testes (PIT) aprovado por empresa habilitada NR-13 e documentação AS-BUILT completa com isométricos e folha de dados de tubulação (FDT). O MTTR de manutenção é reduzido quando a montagem prevê pontos de dreno, purga, suportes fixos e guias dimensionados conforme análise de flexibilidade computacional (Caesar II ou equivalente).
