Inspeção em Caldeiras Aquatubulares: Conformidade NR-13 e Integridade Operacional

A inspeção em caldeiras aquatubulares é um processo técnico mandatório regulamentado pela NR-13 e pelas normas ASME I e NBR 16035. Diferente das caldeiras flamotubulares, o projeto aquatubular opera com água circulando internamente pelos tubos enquanto os gases quentes passam externamente, exigindo metodologia de inspeção específica para cada componente do circuito de vapor.

Caldeiras aquatubulares operam tipicamente entre 15 e 150 bar de pressão e temperaturas superiores a 500°C no superaquecedor, com vazões de vapor que podem ultrapassar 200 t/h em plantas industriais de grande porte. Esses parâmetros elevados tornam a inspeção periódica um fator crítico para a continuidade operacional e para o índice OEE da planta.

Etapas Técnicas da Inspeção

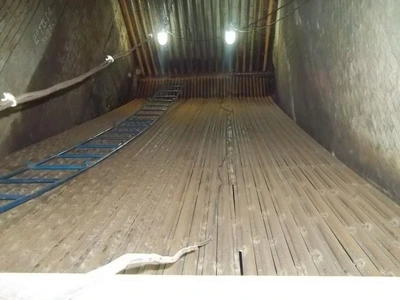

O processo de inspeção em caldeiras aquatubulares abrange os seguintes sistemas: tubulão superior (steam drum) e tubulão inferior (mud drum), feixe tubular de evaporação, superaquecedor primário e secundário, economizador, pré-aquecedor de ar e refratário interno. Cada componente requer ensaios não destrutivos (END) específicos:

Ensaio Visual e Dimensional: Verificação de espessura por ultrassom (US) nos tubos e espelhos. Valores de espessura abaixo do mínimo calculado conforme ASME I implicam substituição imediata. A dureza Brinell dos materiais é aferida para detectar fragilização térmica.

LP e PM: Líquido penetrante e partícula magnética são aplicados em soldas de tampos, bocais e suportes para detectar descontinuidades superficiais com AQL conforme critério da norma aplicável.

Ensaio Hidrostático: Realizado após manutenção maior com pressão equivalente a 1,3 vezes a pressão máxima admissível de operação (PMAO), confirmando estanqueidade do circuito pressurizado.

Radiografia Industrial (RX): Inspeciona juntas soldadas de alta criticidade, especialmente em conexões do superaquecedor onde a temperatura de operação pode atingir 540°C com gradientes térmicos elevados.

Conformidade Normativa e Documentação

A NR-13 exige que toda caldeira de categoria A (pressão acima de 1,96 MPa ou volume acima de 50 litros) possua Prontuário atualizado, Registro de Segurança e seja submetida à inspeção por Profissional Habilitado (PH). O intervalo máximo entre inspeções internas é de 24 meses para caldeiras aquatubulares em operação contínua e 12 meses para equipamentos com histórico de corrosão acelerada.

A ISO 9001 e ISO 14001 complementam o programa de inspeção ao exigir rastreabilidade de laudos, controle de não conformidades e gestão de resíduos gerados durante limpeza química e mandrilhamento de tubos. O MTBF de caldeiras aquatubulares bem inspecionadas supera 8.000 horas de operação contínua.

Benefícios Mensuráveis

Programas de inspeção estruturados reduzem o MTTR em até 40% ao antecipar falhas por corrosão, erosão e fadiga térmica. A detecção precoce de incrustações no feixe tubular recupera até 12% de eficiência térmica e reduz o consumo de combustível proporcionalmente ao PCI utilizado — impacto direto no custo operacional por tonelada de vapor gerado.
